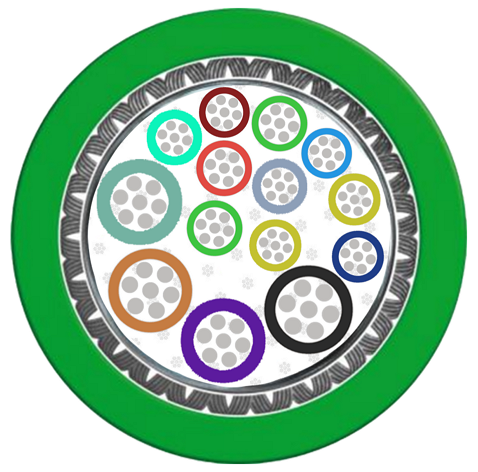

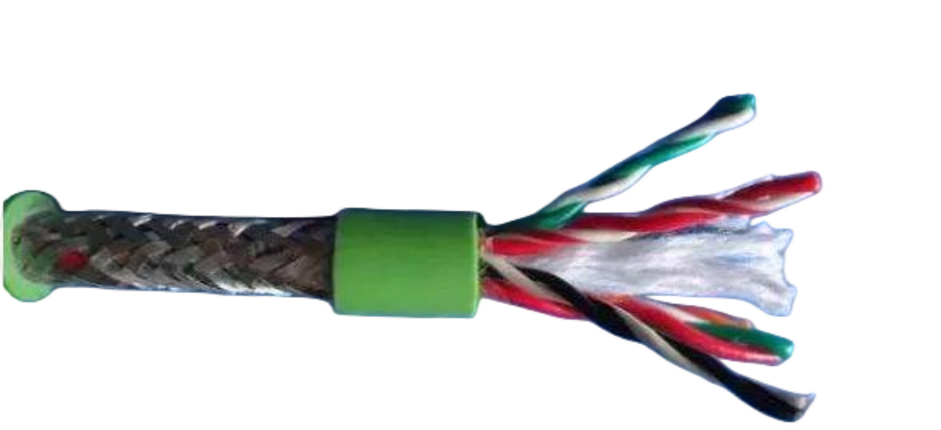

1. 电力电缆的核心结构（由内向外）

电缆的结构是为了实现“导电”、“绝缘”、“屏蔽”和“保护”四大功能。对于中高压电缆，完整的结构层级如下：

第1层：导体 (Conductor)

核心作用：传输电能的“血管”。

材料选择：铜（导电性好、机械强度高）或铝（成本低、重量轻）。

形态：通常为多股绞合，增加柔韧性，便于敷设。

第2层：绝缘层 (Insulation Layer)

核心作用：电气隔离的“主防线”，承受电压，防止短路。

主流材料：

交联聚乙烯 (XLPE)：中高压电缆的主流选择，耐热好、机械强度高。

聚氯乙烯 (PVC)：常用于低压电缆，成本较低。

乙丙橡胶 (EPR)：柔软性好，常用于移动设备。

第3层：屏蔽层 (Shielding Layer)

核心作用：这是中高压电缆（6kV及以上）的“安全卫士”，用于均化电场，防止局部放电。

结构细分：

导体屏蔽 (内屏蔽)：紧贴绝缘层内侧。

绝缘屏蔽 (外屏蔽)：位于绝缘层外侧。

金属屏蔽：通常由铜带或铜丝编织，提供短路电流通路并屏蔽电磁场。

第4层：保护层 (Protective Layer)

核心作用：抵御外部环境（机械损伤、化学腐蚀、水汽）。

结构细分：

填充层：使多芯电缆圆整，缓冲应力。

内护套：防水、防潮。

铠装层 (可选)：钢带（抗压）或钢丝（抗拉），用于直埋或海底。

外护套：最外层，通常为PVC或PE，耐候、耐腐蚀。

2. 结构差异与应用场景对比

电缆并不是“一刀切”的结构，电压等级决定了结构的复杂程度。以下是基于文档内容的对比：

3. 关键材料与功能速查表

为了方便你快速查阅，我将文档中提到的关键材料进行了归纳：

如果你是在进行工程选型，电压等级是第一判断标准。低压环境追求经济性（PVC绝缘即可）；中高压环境必须关注屏蔽层的完整性以确保安全；如果涉及直埋或海底敷设，务必选择铠装结构以防止机械损伤。
