时间：2026-03-18 预览：0

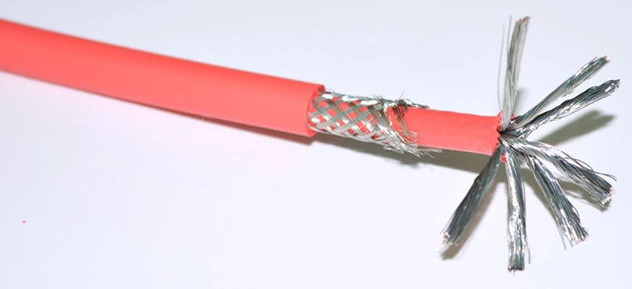

线缆绝缘层的耐压能力是指绝缘材料在不发生击穿的前提下所能承受的最高电压，是保障电气安全的核心参数，其核心由绝缘材料固有击穿场强和成品线缆额定电压等级决定，实际应用中还受多类因素影响，且不同场景线缆有明确的耐压测试与选型标准。
一、核心概念区分
线缆耐压相关有两个易混淆核心概念，一个是材料固有属性，一个是工程应用安全指标，具体差异如下：
介电强度（DielectricStrength）：单位厚度绝缘材料能承受的击穿电压，单位为kV/mm或V/mil，是材料本身的物理属性，直接反映材料绝缘性能的基础。
耐压等级（WithstandVoltage/RatedVoltage）：成品线缆在特定测试条件（交流/直流、持续1/5分钟）下不发生击穿的最高电压，通常标记为U₀/U（如300/500V、6/10kV），其中U₀为导体对地（或金属屏蔽层）的额定电压，U为导体之间的额定电压，该指标已包含工程安全系数。
二、常见绝缘材料耐压性能
不同绝缘材料的击穿场强、额定电压及应用特点差异显著，实验室理想状态下的典型参数（实际线缆设计会留巨大余量）和适用场景如下表：
绝缘材料 | 击穿场强（kV/mm） | 典型额定电压 | 核心特点与应用场景 |
聚四氟乙烯（PTFE/特氟龙） | 60-170（50~60为常用参考） | 1000V以上 | 耐温极高、高频性能好，适用于航空航天、高频线等特种场景 |
聚乙烯（PE） | 20-50 | 同轴电缆、高压直流电缆适配电压 | 电气性能优异，是高压直流电缆常用材料 |
交联聚乙烯（XLPE） | 20-40（30~40为常用参考） | 0.6/1kV、1.8/3kV、6/10kV至500kV | 耐热性优于PE（耐温90℃），是中高压电力电缆（10kV-500kV）主流材料 |
聚氯乙烯（PVC） | 14-40（20~30为常用参考） | 300/500V、450/750V | 成本低、阻燃，耐温一般（70℃），广泛用于低压建筑布线、家电线 |
橡胶（天然/合成，含EPR乙丙橡胶） | 15-30（EPR25~35） | 中低压、船用/矿用、移动设备电源线 | 柔韧性好、耐候耐水，适用于移动设备、潮湿/特殊工业环境 |
聚丙烯（PP） | 20-40 | 与PE适配场景相近 | 性能类似PE，耐热性稍好 |
云母（Mica） | 100-200+ | 高压电机绕组补强绝缘 | 耐高温，作为高压设备补强绝缘材料 |
关键提示：材料理论击穿场强远高于成品线缆实际工作电压，例如PVC理论可承受几十kV/mm，而家用PVC电线额定电压仅300/500V或450/750V。
三、影响线缆实际耐压能力的关键因素
线缆实际耐压能力并非仅由材料决定，是多因素共同作用的结果，核心影响因素及作用机制如下：
绝缘层厚度：最直接因素，电压等级越高所需绝缘层越厚，近似公式为Vbreakdown≈E×d（E为介电强度，d为厚度），实际因边缘效应、缺陷并非完全线性。
温度：多数绝缘材料耐压能力随温度升高而下降，高温会导致材料软化、老化，降低绝缘电阻和击穿电压。
频率：高频交流电下介质损耗产热，易引发热击穿，降低有效耐压能力。
环境条件：湿度会让吸湿性材料绝缘性能显著下降；表面灰尘、盐雾易引发表面闪络，导致绝缘失效（内部未击穿仍会故障）。
老化与缺陷：气泡、杂质、机械划痕会成为电场集中点，引发局部放电，最终导致击穿；长期使用的热/电老化也会逐步劣化绝缘性能。
电压类型：材料对直流（DC）耐压能力高于交流（AC），因交流电存在极性反转和介质损耗发热问题；雷击等冲击电压的耐受能力有单独标准。
制造工艺：工艺缺陷造成的气泡、杂质、分层，会大幅降低实际耐压，中高压电缆需半导电屏蔽层均匀电场，否则易因局部放电击穿。
四、成品线缆常见额定电压等级
依据国际标准（IEC60502）和中国国标（GB/T12706），线缆按电压等级分为低压、中压、高压/超高压三类，典型等级如下：
低压线缆：300/300V（轻型护套线）、300/500V（普通家用电器线）、450/750V（建筑固定布线，如BV线）；
中压线缆：3.6/6kV、6/10kV（最常见配电电压）、8.7/15kV；
高压/超高压线缆：26/35kV、64/110kV、220kV/500kV（需特殊绝缘设计，如充油、专用XLPE）。

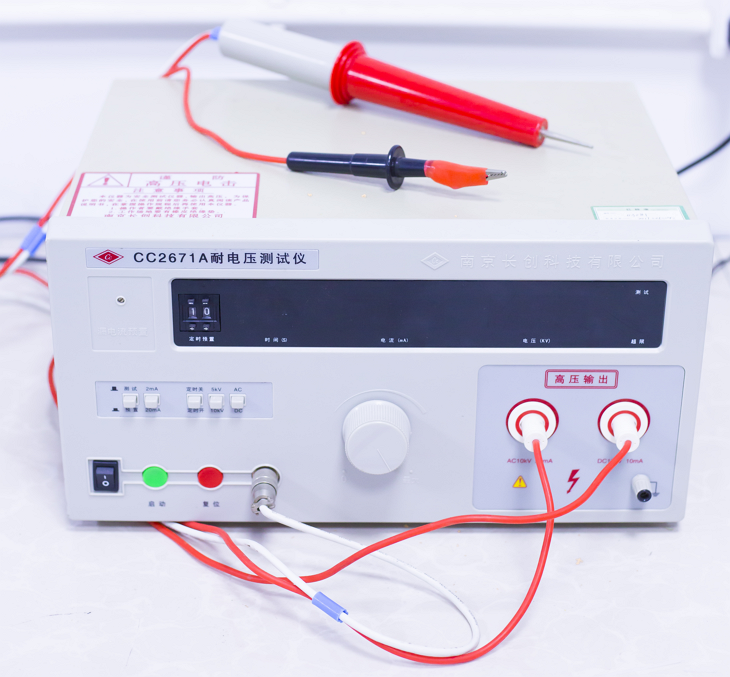

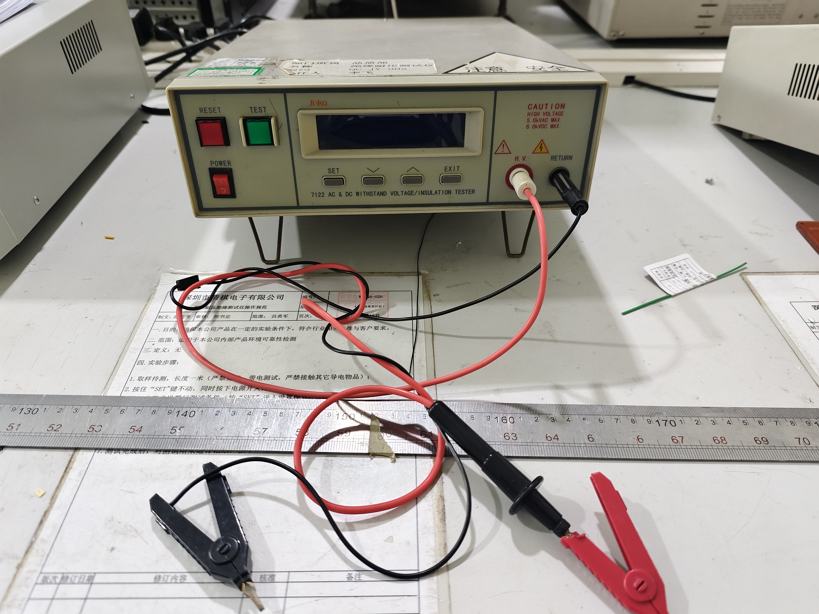

五、线缆耐压测试标准（工频交流为主）
耐压测试是检验成品线缆绝缘性能的核心手段，不同电压等级线缆的测试要求差异显著，数控机床专用线缆有额外专项要求，具体标准如下：
（一）通用线缆测试标准
低压电缆（≤1kV）：PVC绝缘需1000V测试5分钟不击穿；XLPE绝缘需2000V测试5分钟不击穿；通用低压电缆也可参考交流3.5kV/1min不击穿标准。
中压电缆（1~35kV）：试验电压为2.5×U₀，持续5分钟，例如10kV电缆（U₀=8.7kV）试验电压为21kV。
超高压电缆（110kV及以上）：采用谐振耐压，试验电压2.5×U₀，持续60分钟，同时要求局部放电量≤5pC。

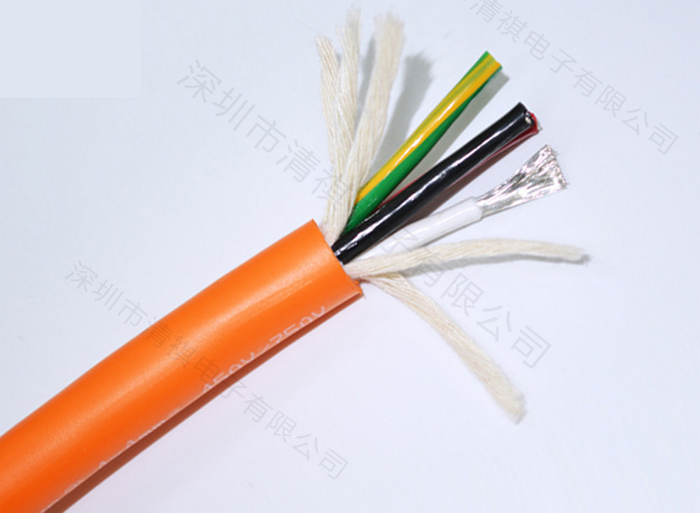

（二）数控机床专用线缆专项要求
电压等级多为450/750V或0.6/1kV，绝缘常用PVC或XLPE；
需通过火花试验（如0.5mm绝缘，火花电压6000V）和浸水耐压试验（1500~2000V，5分钟）；
对绝缘均匀性要求更高，同时需满足耐弯折、耐油、耐电磁干扰，避免频繁运动导致绝缘薄弱。
（三）特殊线缆测试
三层绝缘线：导体对金属箔交流3kV/1min不击穿，线间交流6kV/1min不击穿；电动汽车高压电缆（额定1500V）：交流3.5kV持续1分钟不击穿。
六、线缆耐压相关补充核心指标
除击穿场强和额定电压外，绝缘电阻、实际电场强度也是评估线缆耐压性能的关键指标，介质损耗、耐电晕性、化学稳定性则影响长期耐压可靠性，核心数据如下：
评估指标 | 典型数据要求 | 指标说明 |
绝缘电阻（体积电阻率） | 通用≥10¹⁴Ω・m；125℃高温电缆≥10⁹Ω・mm；500kV直流电缆（70℃）≥1×10¹⁵Ω・cm | 衡量绝缘层阻止漏电流的能力，电阻率越高绝缘性能越好 |
绝缘层实际电场强度 | 1-5kV电缆：1～5kV/mm；110kV电缆：8～10kV/mm；500kV电缆：14～16.5kV/mm | 电压等级越高，电场强度越高，对材料和工艺要求越严苛 |
七、具体线缆耐压查询方法与选型、测试建议
（一）具体线缆耐压查询方式
查看线缆外皮标识：寻找300/500V、0.6/1kV、XLPE10kV等字样；
查阅产品规格书（Datasheet）：制造商会提供工频耐压试验数据（如2.5kV/5min不击穿）；
参考相关标准：中国国标（GB/T）、国际电工委员会标准（IEC）、美国UL标准（如UL1581）。
（二）选型与测试核心建议
选型原则：根据系统最高运行电压（含电压波动），选择额定电压（U₀/U）高于该值的线缆，切勿用材料理论介电强度计算安全工作电压；
安全系数：工程设计中通常设置3-10倍甚至更高的安全系数，保障实际使用安全；
测试注意：耐压测试（HipotTest）属于破坏性或近破坏性测试，需严格按照标准规定的电压值和持续时间操作，避免损坏合格品。
