伺服编码器电缆是工业自动化领域中用于连接伺服电机编码器与驱动器（或PLC）的关键信号传输线缆，负责实时传递电机的位置、速度、角度等反馈数据，是实现高精度闭环控制的核心组件，常被称为伺服系统的“神经线”。

一、核心功能与信号类型

伺服编码器电缆的主要功能是保障反馈信号的高精度、高稳定性传输，具体包括：

        传输信号类型：

        增量式编码器信号：如A/B/Z相高频脉冲。

        绝对值编码器信号：如BiSS-C、EnDat、SSI等数字通讯协议。

        关键要求：

        高抗干扰能力，防止因电磁干扰导致信号丢失或跳变。

        低电容、阻抗匹配（通常为100Ω或120Ω），保证高速信号完整性。

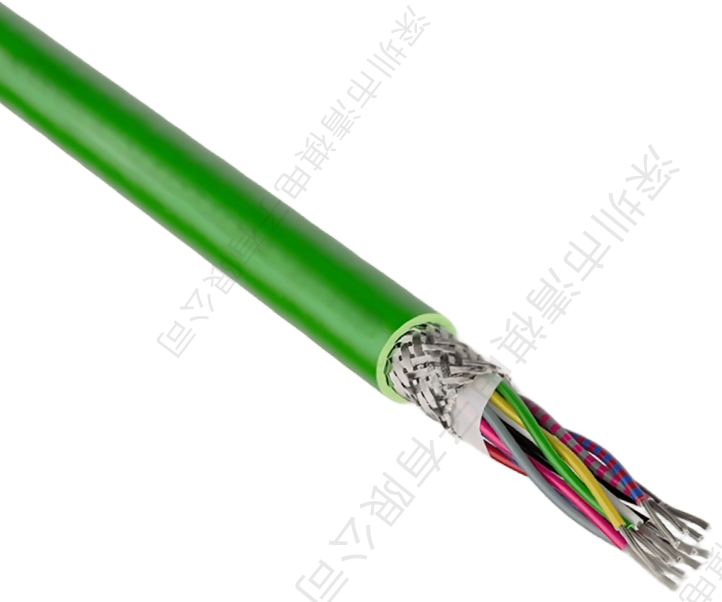

二、电缆结构与材料组成

三、性能参数与技术要求

电气参数：

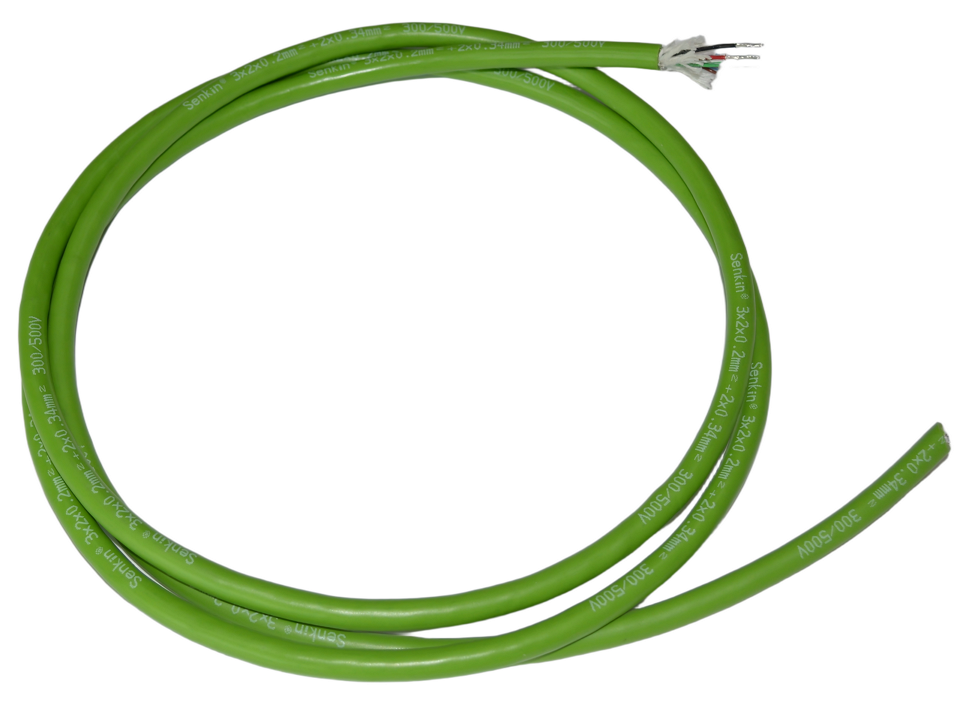

        额定电压：常见300/500V

        特性阻抗：100Ω/120Ω（适配RS422等差分信号）

        低电容、低衰减设计

机械性能：

        弯曲半径：固定安装：≥6倍电缆外径；拖链移动：≥7.5–10倍电缆外径；耐弯曲次数：高柔性电缆可达500万–1000万次以上

        温度范围：PUR护套：-40℃至+105℃；PVC护套：适用于常温环境

四、选型指南

五、安装与布线注意事项

强弱电分离：编码器电缆必须与动力线、电源线分开敷设，间距至少20cm–30cm，交叉时应呈90度。

屏蔽接地：屏蔽层应采用环形连接（360度接触），通常驱动器端单点接地，避免地环路电流。

等电位连接：电机与电气柜外壳需用粗电缆（如10mm²）等电位连接，减少地环流干扰。

弯曲控制：严禁90度硬折，确保弯曲半径符合要求。

接头处理：使用专用伺服连接器，压接牢固，防止信号反射。

六、常见应用场景

工业机器人：关节部位频繁弯曲，需用高柔性耐扭转电缆

数控机床：X/Y/Z轴及主轴编码器，要求高精度、双屏蔽

自动化生产线：伺服滑台、定位平台，配合拖链使用

半导体设备：洁净环境，要求耐化学性、高可靠性

七、常见问题与对策
