一、核心安全铁律（全球强制共识）

无论遵循何种具体标准，以下三条是保障人身与设备安全的底线，必须严格遵守：

黄绿双色（地线专用）：专用于保护接地线（PE），全球通用且强制执行。严禁将此颜色用于任何带电导体（相线、中性线）。

淡蓝色（零线专用）：专用于交流中性线（N）。严禁将此颜色用于保护接地或相线。

橙色（警示外电）：用于不可断电回路或外部互锁电路（如急停电源、安全门锁回路）。此颜色警示：即使机床主开关断开，该线路仍可能带电。

二、全球两大主流颜色体系详解

目前机床行业主要并存两大颜色体系：一是广泛用于CE认证和全球贸易的IEC/EN标准，二是成为高端数控机床事实标准的DESINA标准。

体系一：IEC/EN60204-1通用电气安全基础标准

这是基于国际电工委员会标准的基础安全规范，也是中国国标（GB）的主要参考。其核心在于用颜色快速区分电路功能。

体系二：DESINA现代数控机床安装技术标准

DESINA标准由德国机床制造商协会等机构提出，被西门子、发那科等主流厂商采纳，成为高端数控机床的“通用语言”。它基于功能对电缆颜色进行更细粒度的划分，极大地简化了设计和维护。

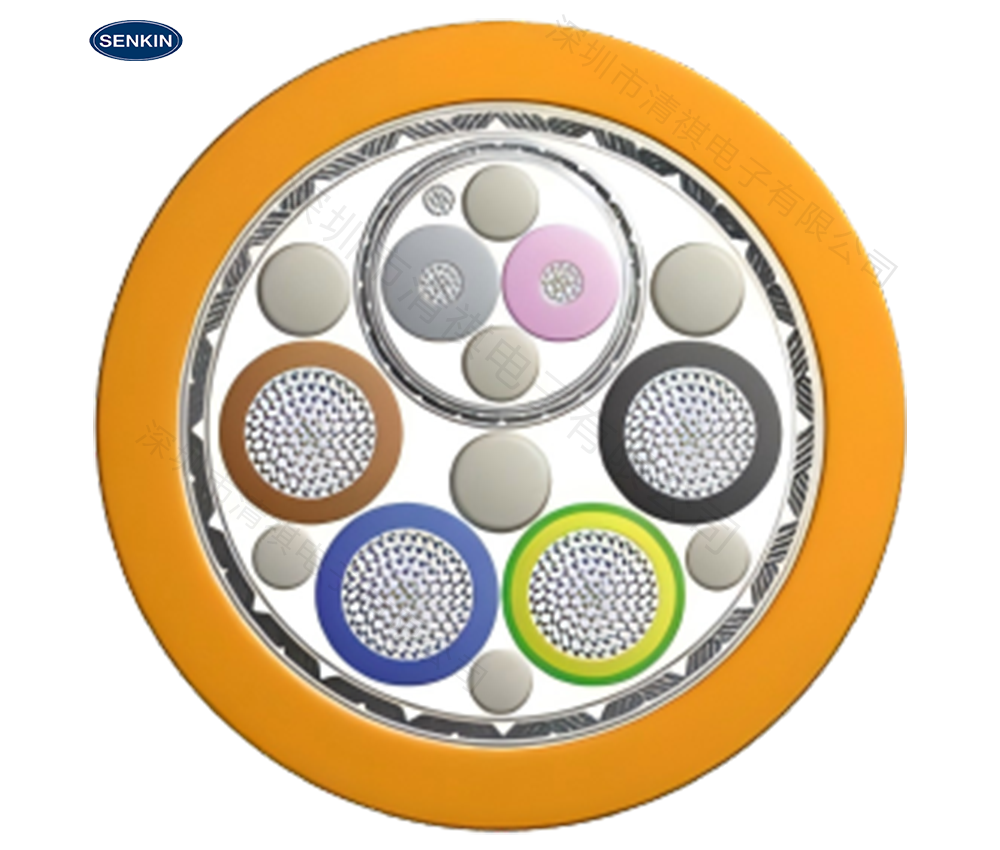

体系关系解读：DESINA标准是对IEC基础标准的补充和细化。例如，一根DESINA橙色护套的伺服动力电缆，其内部的三根芯线可能依然遵循IEC标准，使用黑色（相线）和黄绿色（地线）。

三、主要区域/国家标准对比与实操要点

1.中国国标（GB）与IEC/EN的差异

中国国标基本等同采用IEC标准，但在三相相线的颜色习惯上存在并行体系。核心原则：同一台机床必须统一采用一套体系，严禁混用。

2.北美（UL/NFPA79）标准差异

若机床出口北美，必须遵循UL或NFPA79标准，其主要差异如下：

交流相线：使用黑、红、蓝（分别对应L1,L2,L3）。

中性线（N）：使用白色或灰色。

直流电源：正极（+）为红色，负极（-）为黑色。

保护地线（PE）：仍为黄绿双色（全球统一）。

四、机床行业颜色共识要点（实操必守）

地线唯一：黄绿双色线只能用作保护接地（PE），严禁挪作他用或使用纯绿/纯黄线代替。

控制回路固定：遵循“交流控红、直流控蓝”的原则，这是全球机床维修的通用语言。

动力线深色优先：选用黑色、棕色等深色作为动力线，耐油污、易辨识，更适应机床恶劣工况。

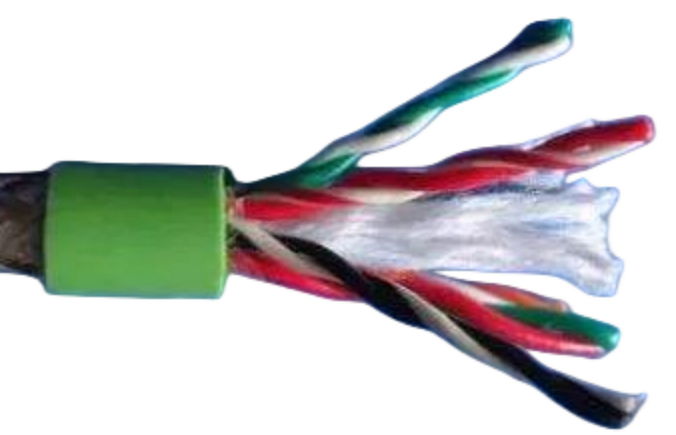

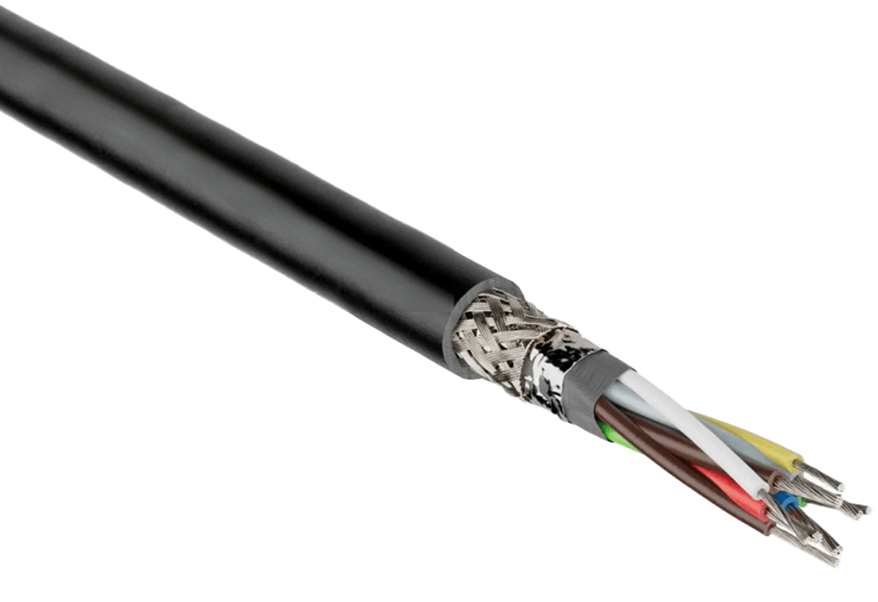

多芯控制缆识别：多芯电缆通常以灰色或白色为护套，内部芯线按编号+色标（如1棕、2蓝、3黑等）进行区分。

移动/拖链线缆：颜色与固定布线一致，但护套需优先选用耐油、耐弯折的PUR材料，且颜色不易褪色。

线号管是最终依据：颜色是第一重快速识别，但线号管（WireMarking）才是确认导线功能的最终法律依据。每根导线的两端必须有与电气原理图一致的永久性标签，这是所有标准的强制要求。
