光栅尺电缆是CNC机床的核心配套特种电缆，承担光栅尺供电与高精度位置差分信号传输的关键作用，直接决定机床定位精度，对信号完整性、机械耐久性和抗电磁干扰性要求极高，以下从核心基础、技术设计、选型安装、故障解决、品牌选型等方面全面梳理。

一、核心基础：作用与核心关注点

1.核心作用

基础功能：为光栅尺供电，传输A+A-、B+B-、Z+Z-等位置差分信号。

抗干扰功能：抵御机床变频器、伺服器的电磁干扰，从根源保证机床不跑数、不报警、不丢步。

2.客户最关心三大核心点

耐弯折：适配拖链高频往复运动，长期使用不断线。

抗干扰：屏蔽效果优异，机床运行无报警、不跳数。

耐油耐切削液：护套在油污、切削液环境下不裂、不硬、不烂。

3.一句话核心卖点

高柔双屏蔽光栅尺专用电缆，耐油耐弯折，抗干扰强，CNC机床移动轴不跑数、不报警。

二、技术设计：结构、参数与性能要求

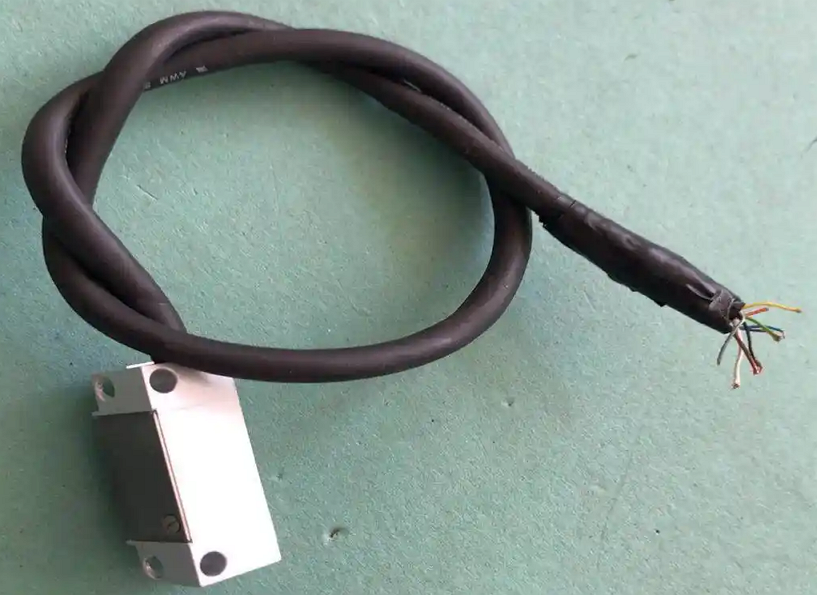

1.标准结构设计（柔性拖链专用，耐反复弯折）

从内到外采用精密层级设计，每一层均为性能服务，8芯为基础款通用结构，10/12芯可增加报警、使能等功能，核心结构要求如下：

2.常用芯数

8芯：最常用，包含电源2芯+信号6芯，满足基础传输需求。

10芯/12芯：在8芯基础上，增加报警、使能线及屏蔽线，适配更高功能需求。

3.核心性能指标

光栅尺电缆需同时满足电气、机械、屏蔽、环境四大类性能要求，核心指标参考如下：

4.核心性能要求

除基础指标外，还需满足三大核心性能要求，确保机床高精度运行：

极高信号完整性：特性阻抗稳定，防止信号反射；低衰减保证高频信号长距离传输；极低串扰避免信号相互污染。

卓越电磁兼容性：强抗干扰能力隔绝机床电磁污染源，低辐射避免干扰其他设备。

严峻环境耐受性：在油污、潮湿、温度波动的机床环境中稳定工作，无护套变形、开裂等问题。

三、应用场景

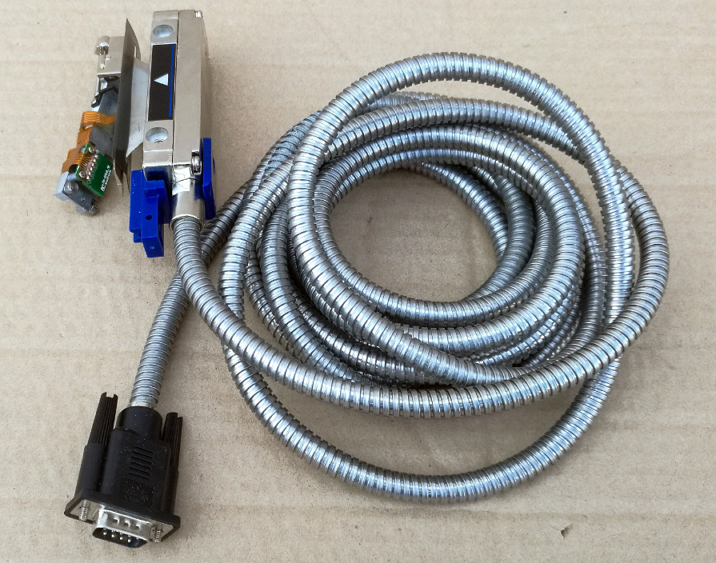

主要安装于CNC加工中心、龙门铣床、磨床、车床等高精度数控设备，随设备工作台或滑座做高频往复运动，通常与拖链配套使用，是光栅尺（位置反馈装置）与数控系统之间的唯一信号传输桥梁。

四、选型与安装关键指南

1.选型核心要点

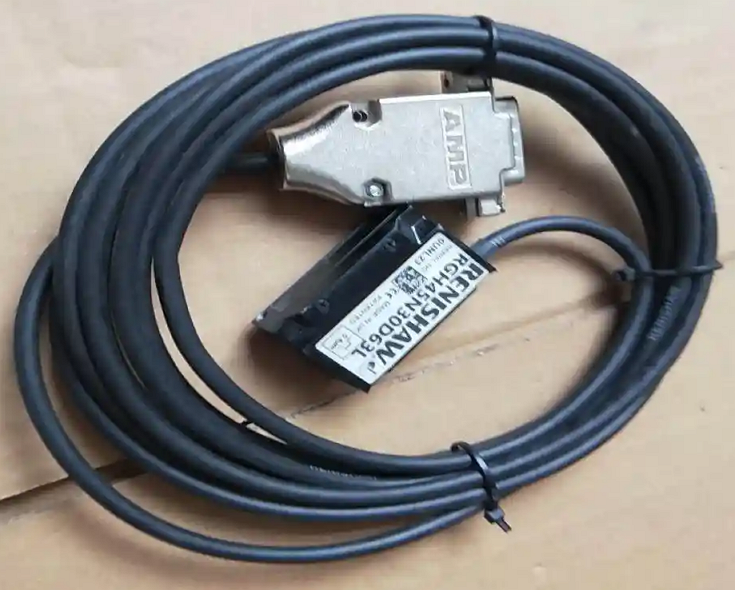

匹配接口与品牌：确认电缆接头与光栅尺读数头、系统接口型号（如DRC、MIL、LEMO、HD15等）完全匹配，适配海德汉、FANUC、西门子等主流光栅尺品牌协议和引脚定义。

确定芯数与规格：根据需求选择8/10/12芯，明确导体截面积、护套材质（首选PUR）。

认准性能指标：重点关注屏蔽覆盖率、耐弯折次数、耐油耐温性能，拒绝PVC材质（动态场合易硬化开裂）。

2.安装操作规范

安装不当会直接影响电缆性能和使用寿命，需严格遵循以下要求：

必用专用拖链：移动部分电缆必须敷设于专业拖链中，遵循制造商规定的最小弯曲半径。

控制电缆长度：满足走线路径前提下宜短不宜长，多余长度妥善捆扎，避免形成环形天线接收干扰。

做好全段防护：静止部分电缆用波纹管、线槽等防护，防止切屑、油污损伤。

接地规范可靠：屏蔽层在系统端单点接地（数控系统/接口模块端），避免两端接地形成地环路，屏蔽层需大面积接触金属接头外壳。

分离动力走线：严禁与伺服电机动力线等捆绑敷设，需保持≥20cm距离，或用金属隔板隔离。

五、常见故障判断与解决方案

机床出现定位精度问题，90%与光栅尺电缆质量或使用问题相关，常见故障、原因及解决办法如下：

六、定制生产流程

针对个性化需求，可定制光栅尺电缆，流程如下：

需求确认：明确芯数、线径、信号类型（TTL/EnDat/SSI等）、插头型号、引脚定义、拖链行程/速度等参数。

结构设计：优化对绞方式、屏蔽结构，选择适配的PUR/TPE护套等级（普通/阻燃/无卤）。

样品试制&测试：制作样品后进行信号完整性、拖链疲劳、屏蔽效能等专业测试，模拟实际工况。

批量交付：按需求定制长度（如8.5米±0.1m），可预装连接器，同时出具测试报告与RoHS/REACH合规声明。

CNC机床光栅尺电缆并非普通附件，而是保障机床高精度、稳定运行的核心功能部件，其材料与结构的精密设计是信号无失真传输的关键。在选型、安装和维护中，需坚守“重质量、严规范”原则，拒绝劣质替代产品，一次正确的选择和规范安装，可有效避免机床精度故障和停机损失，为设备长期稳定运行提供保障。
