高柔性、耐反复弯折是动态应用场景（如工业机器人、自动化拖链、新能源汽车等）对线缆的核心要求。其性能并非仅靠“手感柔软”判断，而是通过结构设计、材料选型、标准化测试三位一体综合实现，并以弯曲寿命作为关键量化指标。

一、核心性能判定指标

指标	说明	典型值/等级
最小弯曲半径	安全弯折的最小半径（D=电缆外径）	普通控制电缆：6D–10D柔性电缆：4D–6D高柔性电缆：≤6D（常见4D–5D）机器人专用：2D–3D
弯曲寿命	在规定半径下反复弯折至失效的循环次数	普通柔性：<10万次中度柔性：30–50万次高柔性：≥100万次超高柔性：≥500万次机器人级：≥1000万次
导体柔性等级	依据IEC 60228	Class5：常规柔性导体Class6：特高柔性导体（超细铜丝、短节距绞合）

失效判定标准：导体断裂、绝缘击穿、电阻突变（>5%）、护套开裂/鼓包/脱层。

二、国内外标准体系

（一）国际通用标准

IEC 60228：导体结构分类（Class5/6）

IEC 60811系列：电缆材料通用试验方法（含低温弯折、曲挠等）

UL 1581/UL 758(AWM)：物理与电气性能测试；部分样式号（如20276、2464）专用于柔性/机器人电缆

VDE 04710-6-4：拖链电缆专项标准（弯折半径、速度、寿命）

EN 50565-1/EN 50396：机械应力下使用指南及拖链电缆测试方法

（二）中国标准

GB/T 2951.31/.14：电缆弯曲与低温弯折试验方法

GB/T 5013.4：橡套电缆曲挠、扭转、低温曲挠测试

T/CAS 755-2023：《电线电缆柔软度力矩测试方法》——通过90°弯曲力矩（N·m）量化柔软度，适用于新能源汽车、风电等场景

GB/T 33594-2017：电动汽车充电电缆曲挠试验（滑轮直径60–200mm，速度0.33m/s，通电状态）

注：目前无全球统一“高柔”定义，实际应用多依赖行业规范与制造商标准。

三、典型测试方法与设备

测试项目	设备/目的	模拟场景	关键参数	判定依据
动态弯折疲劳测试（核心）	拖链弯折试验机、摇摆弯折试验机	拖链、往复运动	弯曲半径：高柔4D–6D；机器人2D–3D角度：±90°~±180°频率：摇摆60次/分；拖链1–5m/s负载：500g–5kg环境：-40℃~+80℃	导通/绝缘实时监测，记录失效循环次数
静态弯曲测试	验证固定半径下绝缘/护套抗开裂能力	固定安装弯曲	绕模180°保持1h	护套无裂纹，绝缘电阻≥100MΩ·km，耐压合格
扭转-弯曲耦合测试		机器人关节	扭转±90°~±180°+弯曲循环	屏蔽层完整，阻抗变化≤5%
低温弯折测试		寒带/户外	-20℃/-40℃预冷4h，弯折10次	绝缘无开裂，耐压通过
力矩测试（T/CAS755）		安装操作性	1.4m样品绕辊轮，90°弯曲	记录最大力矩（如新能源高压线≤2.5N·m）
耐磨与耐油测试		工业环境	Taber磨耗、油浸泡	护套质量损失小，力学性能稳定

测试前处理：23±2℃、50%RH环境下预调节24小时，消除残余应力，确保结果准确。

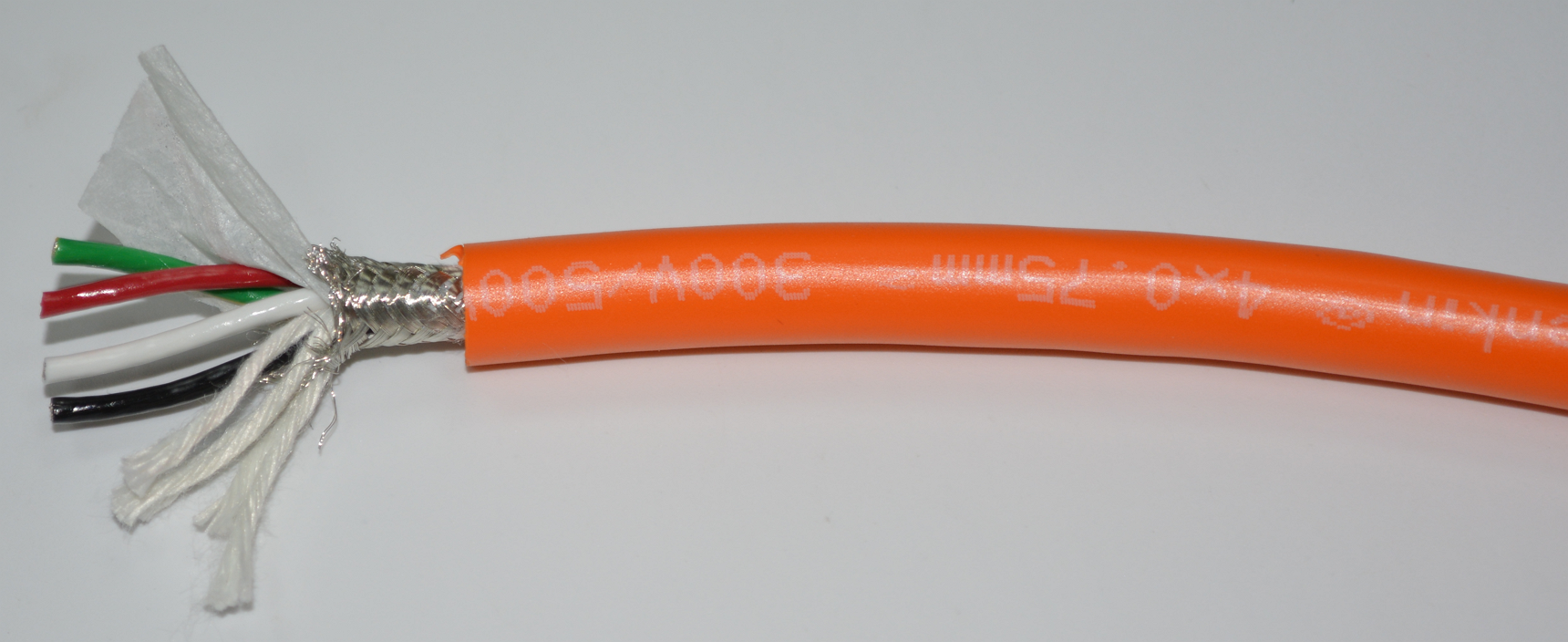

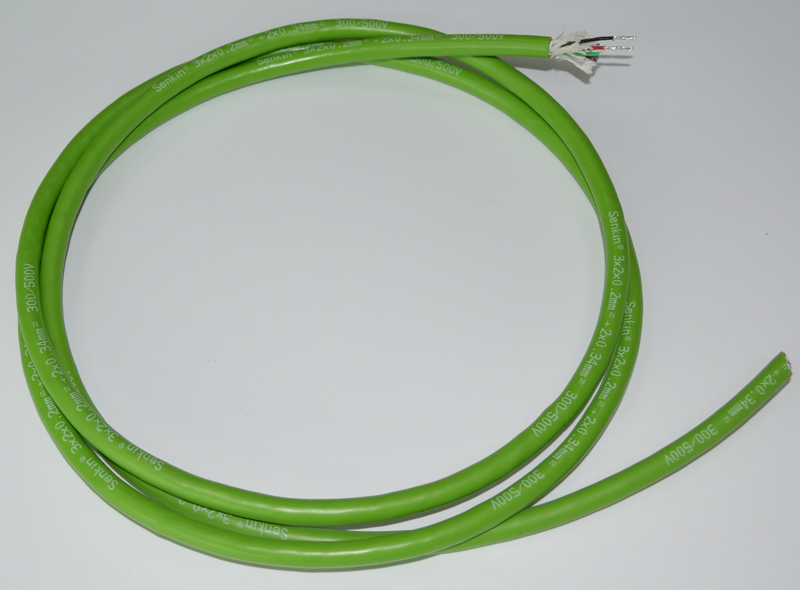

四、高柔耐折关键技术特征

为实现优异动态性能，高柔线缆通常采用以下设计：

导体：Class6超细无氧铜丝，多股短节距同心绞合，降低单丝应力集中；

绝缘/护套：选用TPU、PUR、硅橡胶、TPE等高弹性、耐撕裂、低摩擦材料，部分添加润滑层；

屏蔽结构：高密度镀锡铜编织（非铝箔），常复合芳纶纤维增强抗拉与抗弯能力；

整体结构：分层绞合、中心填充绳、滑动缓冲层，减少层间摩擦与内应力累积。

五、选型与应用建议

采购建议：索要第三方检测报告，重点关注实测弯曲寿命；确认导体是否符合IEC 60228 Class5/6；优先选择专业品牌（如igus、Lapp、Helukabel），其企业标准（如igu schainflex）已成为行业事实标杆，部分提供长达36个月拖链质保。内窥镜模组厂家

高柔耐折线缆的“柔”并非仅指手感柔软，而是强调在动态、小半径、长期反复弯曲工况下仍能保持结构完整性与电气稳定性。企业应依据具体应用场景选择对应标准体系，并通过曲挠、力矩、低温弯折、扭转耦合等多维度测试综合验证产品可靠性。
