线缆护套硬度是衡量护套材料抵抗局部压入变形的重要物理性能，直接影响护套的耐磨、抗冲击、抗挤压、弯曲性能以及施工便捷性和环境适应性，是线缆护套选材与质量检测的核心指标之一，主流测试维度为邵氏硬度，少数场景会用到洛氏、布氏硬度。

一、核心测试标准与标尺选择

1.适用标准

国标：GB/T531.1-2008《硫化橡胶或热塑性橡胶压入硬度试验方法第1部分：邵氏硬度计法（邵尔A、邵尔D）》

国际标准：ISO868:2003《塑料和橡胶邵氏硬度测试》

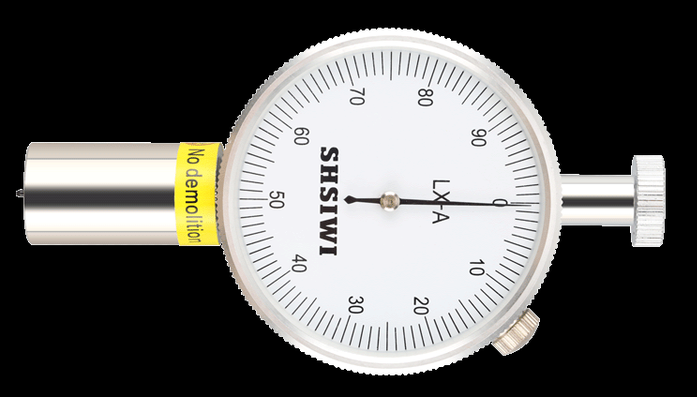

2.常用硬度标尺

邵氏A（ShoreA）：适配中低硬度护套，硬度值范围0-100A。适用材料包括软PVC、TPE/TPU、天然橡胶、氯丁橡胶护套，是线缆护套最常用标尺。

邵氏D（ShoreD）：适配高硬度护套，硬度值范围0-100D。适用材料包括硬PVC、高密度PE（HDPE）、交联聚乙烯（XLPE）护套。

两者无直接换算公式，仅可粗略参考，如90A≈40D。

3.测试要点

试样厚度需≥6mm，薄试样可叠合且无气泡。

测试点距边缘≥12mm，相邻测试点间距≥6mm。

每个试样测5个点取平均值，测试环境温度需控制在23±2℃。

二、主流护套材料的硬度范围及应用

三、硬度与线缆使用性能的关联规律

硬度与耐磨、抗冲击性正相关高硬度护套抵抗外力压入、摩擦的能力更强，适合固定敷设、埋地、穿管、工业重载环境。但高硬度护套脆性会略有增加，低温下抗冲击性会下降。

硬度与柔韧性、低温韧性负相关低硬度护套弯折阻力小，适合移动敷设、频繁弯曲、狭小空间施工场景。但低硬度护套耐磨、抗挤压能力会降低，需通过添加耐磨剂等配方优化方式弥补。

特殊场景的硬度平衡原则

拖链电缆/柔性电缆：选用85A~95A的TPE/TPU，兼顾高柔韧性与高耐磨性。

医疗线缆：选用70A~85A的TPU/硅橡胶，满足柔软性、耐消毒、抗撕裂需求。

耐高温线缆：硅橡胶护套硬度50A~80A，通过交联改性提升耐高温和机械强度。

户外耐候线缆：PVC/PE护套硬度需略高，提升抗紫外线老化后的耐磨保形性。

四、硬度不合格的原因与影响

1.硬度不合格的配方/工艺原因

硬度偏高：增塑剂添加量不足、交联度过高、填充剂过多、材料熔融指数偏低。

硬度偏低：增塑剂过量、交联度过低、弹性体添加比例过高、熔体流动速率偏高。

2.硬度不合格的使用影响

硬度偏低：护套易变形、磨损、被刺穿，会导致绝缘层暴露引发短路、漏电。增塑剂析出还会使护套发黏、老化加速。

硬度偏高：护套柔韧性差，弯曲半径增大，施工时不易弯折。低温环境下易脆裂，移动线缆频繁弯曲时护套易出现龟裂。

五、不同领域线缆的护套硬度强制规范

六、硬度检测的注意事项

试样制备：护套成品厚度达标可直接测试，厚度≤3mm的细线缆护套，需用同配方材料制备标准试样，避免叠合测试误差。

环境影响：温度每变化10℃，橡塑材料硬度约变化3~5A。测试和判定需在23±2℃标准温度下进行，户外线缆需考虑高低温硬度波动。

批次一致性：同批次线缆护套硬度偏差应≤5A（邵氏A）/3D（邵氏D），偏差过大说明配方或生产工艺不稳定。

指标协同检测：硬度需与拉伸强度、断裂伸长率、耐磨耗性配合检测，如高硬度HDPE护套需保证断裂伸长率≥300%，避免低温脆断。

七、选型原则总结

固定安装场景：选择80A~90A的标准硬度PVC，平衡成本与性能。

频繁移动/弯曲场景：选择60A~80A的TPE/TPU，保障柔韧性和抗弯折性。

恶劣工业环境：选择95A以上的TPU或橡胶，强化耐磨、抗碾压能力。

户外/严寒环境：选择80A~90A的耐候橡胶或TPU，兼顾耐候性与低温韧性。

安全环保高要求场景：选用LSZH材料，接受其高硬度、偏脆的特性。

线缆护套硬度并非越高越好，也非越低越好，关键在于与应用场景相匹配。选择时应综合考虑材料类型、使用环境、机械应力、安全标准等因素，实现“合适即最优”。
