时间：2026-01-16 预览：0
选线缆的核心是匹配工况需求+锁定核心性能+验证结构材料，需通过“明确工况→匹配参数→验证材料→规避误区”四步精准选型，避免因参数错配导致电缆断芯、信号失效、频繁停机等问题。
一、前置准备：明确应用工况（选型前提）
电缆失效80%源于工况与性能不匹配，需先锁定以下核心参数：
（一）运动特性参数
参数类型 | 关键信息 | 选型影响 |
运动方式 | 往复直线（数控机床）、扭转（机械臂）、复合运动（AGV） | 扭转场景需选专用耐扭电缆 |
弯折半径 | 电缆最小弯折半径≤拖链实际半径（固定安装7倍D，移动安装10倍D，D=电缆外径） | 半径过小加速导体断裂 |

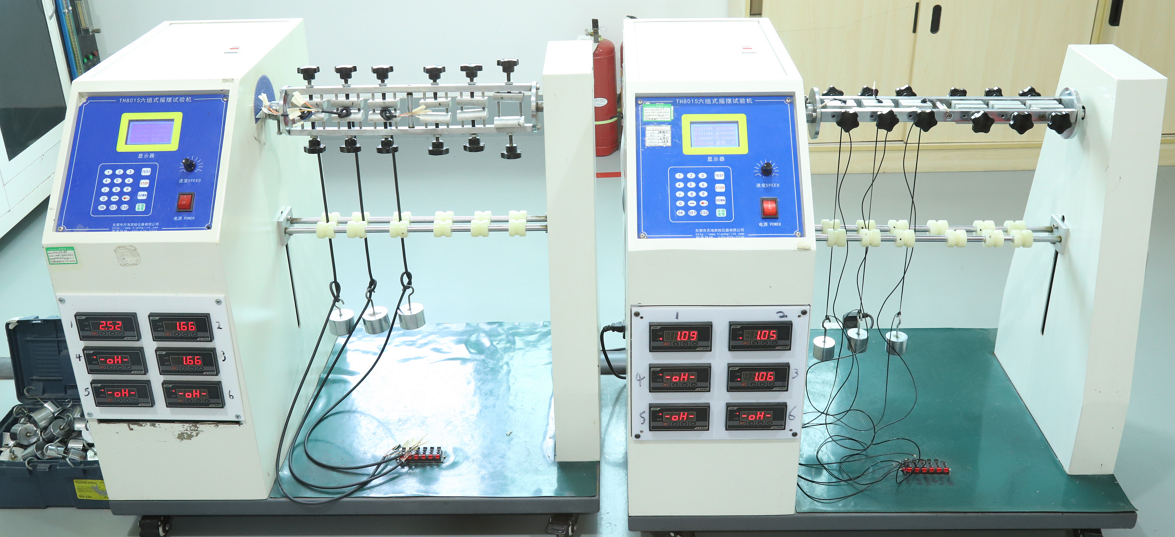

弯折次数 | 普通工业≥1000万次，3C生产线≥2000万次，精密设备（医疗）≥3000万次 | 需符合IEC60227检测标准 |
运动速度/加速度 | 高速（＞5m/s）或高加速度 | 需选抗拉耐磨护套（如PUR） |
（二）环境条件参数
环境类型 | 关键信息 | 护套材料推荐 |
温度范围 | 常规-20℃~80℃，低温-40℃~80℃，高温-20℃~125℃ | 高温选硅胶/氟塑料，低温选PUR |
介质接触 | 油污（机床）、腐蚀（化工）、医疗消毒（环氧乙烷/蒸汽） | 油污选PUR，腐蚀选TPU/氟塑料 |
防护等级 | 防水防尘（如清洗设备） | 选带屏蔽护套，≥IP67 |
二、核心选型：匹配关键参数与性能
（一）按负载类型针对性选型
负载类型 | 核心参数 | 选型要点 |
额定电压（380V/24V等）、载流量、导体截面（0.05mm²~240mm²） | 截面匹配设备电流，避免过载发热 | |
传输速率、抗干扰性（编码器/以太网等高频信号） | 双绞+双层屏蔽（铝箔100%+铜网≥85%） | |
芯数、线径、柔韧性 | 超细导体绞合，减小外径提升空间利用率 |
（二）5大核心性能指标（必查）
导体结构：必须是超细多股绞合镀锡铜（IEC60228Class5/6，如126×0.10mm²），禁止单股/粗股（Class2），防氧化且提升柔韧性；
绝缘材料：信号电缆选PE（低介电、传输损耗小），动力电缆选PVC/XLPE（绝缘强度高），通用高柔性选TPE/TPU，高频/高温选FEP（氟塑料）；
护套材料：优先级：氟塑料（耐高低温/腐蚀）＞PUR（聚氨酯，耐磨耐油，机床/机器人首选）＞TPE（无卤环保）＞PVC（仅固定安装，拖链寿命极短）；需确认真PUR（弹性好、无刺鼻味），避免改性PVC冒充；
屏蔽设计：动力线可选屏蔽（防干扰），信号/编码器/总线线必须双层屏蔽；接地方式为单端接地（驱动器侧），避免地环路；
弯曲寿命：普通高柔性≥100万次，工业级500万～1000万次，优质品（如igus®）可达5×D弯曲半径+高寿命；小弯曲半径场景（机器人手腕）需定制。
三、结构验证：规避选型误区（必看）

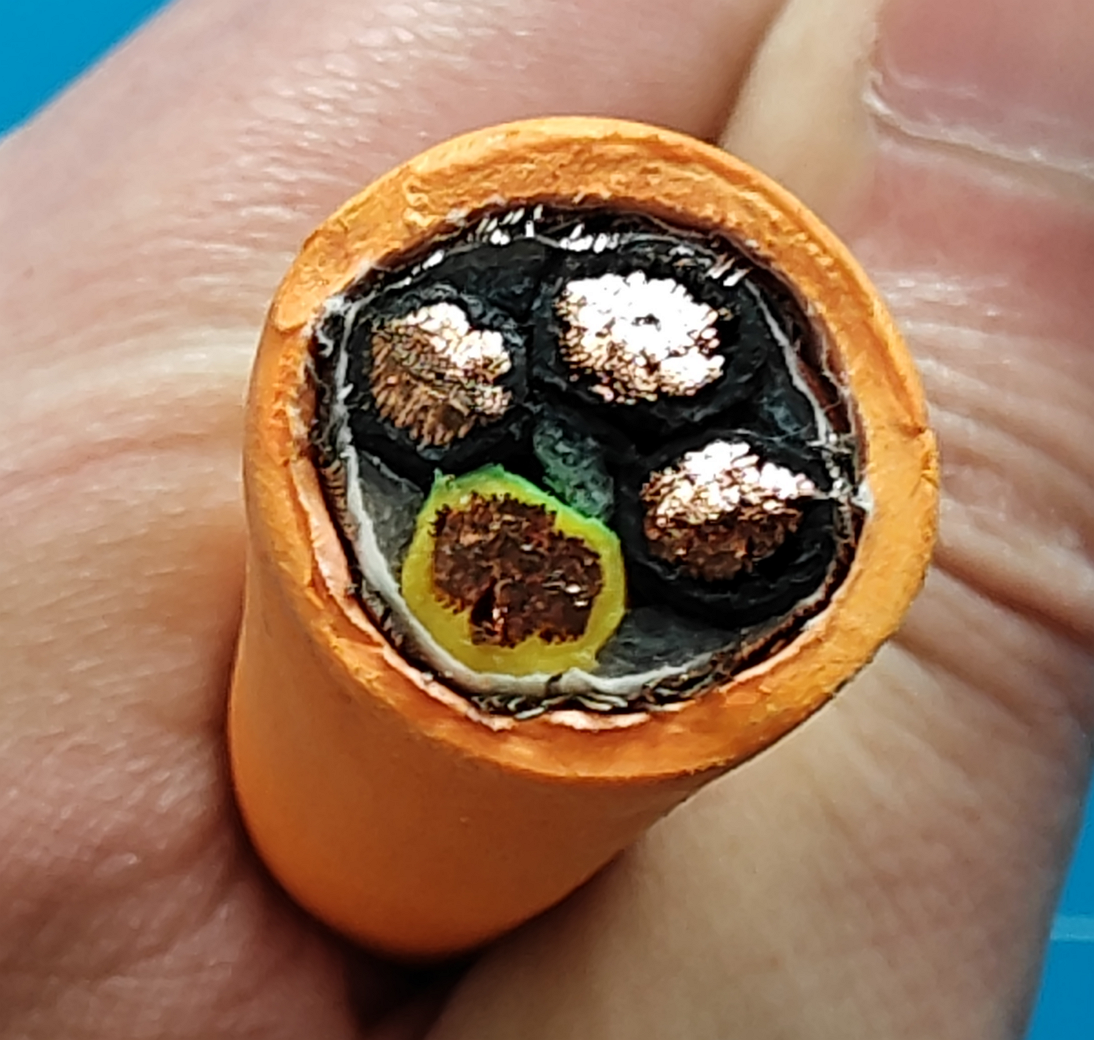

（一）电缆结构选型标准
结构部分 | 选型要求 | 禁忌事项 |
导体 | 多股超细无氧铜丝，束绞+复绞工艺，镀锡处理 | 单股铜丝、裸铜（易断芯/氧化） |
绝缘层 | 信号线选PE，动力线选PVC/XLPE | 普通PVC（低温变脆、易老化） |
屏蔽层 | 高频信号用铝箔+镀锡铜网双层屏蔽，覆盖率≥85% | 单层屏蔽、低覆盖率（＜85%） |
护套层 | 按环境选对应材料，需耐磨/耐油/耐温 | 普通PVC用于拖链运动场景 |
（二）3大选型误区
盲目追高参数：普通工况选3000万次弯折电缆，造成成本浪费；
忽视屏蔽接地：信号电缆屏蔽层未单端接地，反而增加干扰；
只看价格不看认证：无合规认证的电缆材料偷工减料，易引发故障。
四、避坑指南：3个“绝不买”
坑点类型 | 潜在风险 | 识别方法 |
无认证/无检测报告 | 裸铜代替镀锡铜、PVC冒充PUR，寿命极短 | 要求提供UL/CE/TÜV+RoHS/REACH+弯曲寿命测试数据 |
标称“高柔性”但导体为Class2 | 几万次弯折即断芯 | 查规格书，确认导体为Class5/6 |
价格异常低廉 | 成本倒挂，材料/工艺有猫腻 | PUR类市场价≥15~50元/米（视芯数/截面） |
五、安装与维护要点
拖链填充率≤70%，预留晃动空间；
动力线与信号线分隔布线（用隔片），避免干扰；
两端固定预留“U型”余量，吸收应力；
每6个月检查电缆是否有鼓包、硬化、裂纹；
电缆进出拖链端预留约20倍电缆直径的松弛长度，避免悬挂或拉伸受力。
