一、核心定义与核心概念
（一）基础定义
阻燃自熄线缆（Flame-Retardant&Self-ExtinguishingCable）：在规定试验条件下被燃烧，撤去火源后火焰在限定时间内（通常≤60秒）自行熄灭、仅在有限距离内延燃的特种线缆。核心使命是阻止火势沿电缆线路蔓延，而非“不燃烧”或“火灾中持续供电”。
阻燃（FlameRetardant）：材料接触火源时难以燃烧或燃烧速度极慢，不助长火势蔓延。

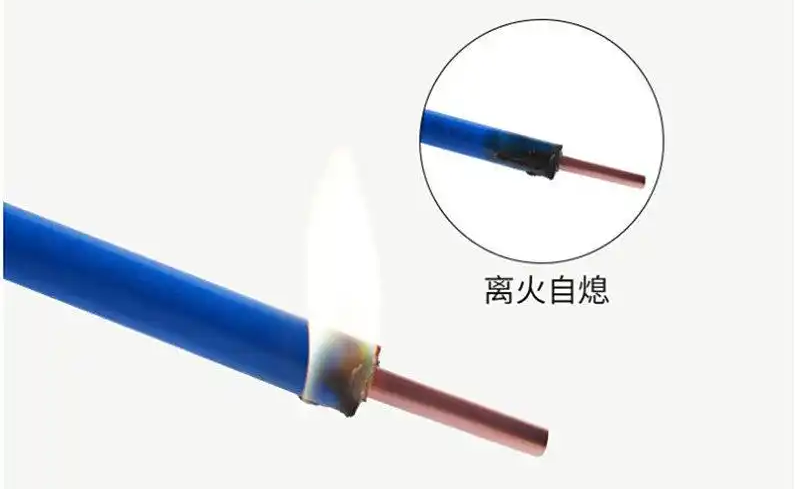

自熄（Self-Extinguishing）：外部火源移除后，电缆护套或绝缘层迅速停止燃烧，不持续延燃。
通俗理解：点着了不易烧旺，火源离开后自行熄灭，不串烧。
（二）关键区分：阻燃≠耐火
特性 | 阻燃线缆 | 耐火线缆 |
核心功能 | 阻止火势沿电缆蔓延 | 火灾中保持电路完整、持续供电 |
关键场景 | 常规消防安全场所 | 消防设备、应急系统（如消防泵、报警系统） |
核心测试 | 燃烧蔓延、自熄性能（如IEC60332） | 高温火焰下电路完整性（如IEC60331，950℃下维持供电90分钟以上） |
二、核心性能指标
性能参数 | 说明 | 关键标准/要求 |
氧指数（OI） | 衡量阻燃能力的核心参数，数值越高越难燃烧 | 普通PVC≈26%，阻燃材料≥28%，高阻燃≥32% |
燃烧等级 | 分级依据为成束燃烧负荷、供火时间等 | 国内：ZA（A类）、ZB（B类）、ZC（C类）、ZD（D类）（ZA最高）；国际：IEC60332-3（A/B/C/D类）、UL1685（FT4）、EN50399等 |
自熄时间 | 移除火源后火焰熄灭的时限 | 通常≤20秒（部分标准≤60秒），炭化长度≤2.5m（成束测试）/≤60mm（单根测试） |
低烟无卤相关 | 烟雾浓度、腐蚀性气体释放（仅针对LSZH型） | 烟密度透光率≥60%；卤酸气体pH≥4.3，电导率≤10μS/mm |
三、常见类型与材料特性
线缆类型 | 绝缘/护套材料 | 核心特点 | 适用场景 |
普通阻燃电缆（FR） | 阻燃PVC、阻燃PE | 成本低，基础阻燃性；燃烧释放卤化氢（有毒烟雾） | 对环保无要求的普通工业/建筑辅助线路 |
低烟无卤阻燃电缆（LSZH/LS0H） | 无卤阻燃聚烯烃（如EVA+金属氢氧化物） | 燃烧时低烟、无腐蚀性有毒气体，环保安全 | 人员密集场所（商场、医院）、密闭空间（地铁、隧道）、数据中心 |
耐火+阻燃复合电缆 | 云母带绕包+阻燃外护套 | 兼具阻燃性与耐火性，火灾中维持供电（如90分钟） | 消防系统、应急照明、ICU生命支持设备线路 |
交联聚乙烯阻燃电缆（FR-XLPE） | 交联聚乙烯 | 耐热、耐老化性能优异，设计寿命长 | 高温环境、中高压线路、严苛工业场景 |
矿物绝缘电缆（MICable） | 氧化镁+铜护套 | 本质阻燃，寿命极长（50年以上），耐高温 | 核电站、石油化工、极端安全要求场所（成本高） |
四、典型应用场景
（一）按领域分类
建筑领域：高层建筑竖井、电梯控制线路、商场、学校、医院手术室/ICU、数据中心机房；
交通领域：地铁隧道、地下管廊、高铁、船舶、轨道交通车辆内部布线；
工业领域：化工厂、钢厂、矿山、机床控制柜/拖链、内窥镜模组（医疗/工业）；
特殊公共设施：核电站、电站、石油化工平台、隧道、密闭地下空间。
（二）场景-线缆匹配建议
场景特点 | 推荐线缆类型 | 阻燃等级要求 |
人员密集+密闭（地铁、高层建筑核心区） | 低烟无卤阻燃（LSZH）+耐火复合 | ZA（A类） |
普通建筑、工业厂房 | 低烟无卤或普通阻燃 | ZC（C类）/ZB（B类） |
高温、化学腐蚀（钢厂、化工） | 交联聚乙烯（XLPE）阻燃/矿物绝缘 | ZB（B类）及以上 |
移动场景（机床拖链、内窥镜） | 高柔性低烟无卤阻燃 | ZC（C类）+耐磨护套（PUR/氟塑料） |
五、核心测试方法（国内+国际标准）
（一）阻燃性能测试（核心评估火焰蔓延与自熄）
测试类型 | 核心标准 | 测试原理 | 关键判定指标 | 适用场景 |
单根垂直燃烧测试 | 国内：GB/T18380.1；国际：IEC60332-1、UL1581VW-1 | 单根线缆垂直固定，用规定火焰灼烧（如1kW本生灯） | GB/IEC：续燃≤60秒，炭化长度≤60mm；ULVW-1：5次燃烧循环，滴落物不引燃棉花 | 基础阻燃性判定，普通布线、材料初筛 |
成束垂直燃烧测试（分级核心） | 国内：GB/T18380.3；国际：IEC60332-3 | 多根线缆成束垂直敷设，按等级规定供火时间（20/40分钟） | 炭化高度≤2.5m；ZA类（7L/m材料）、ZB类（3.5L/m）、ZC类（1.5L/m）、ZD类（0.5L/m） | 线缆密集场景（桥架、竖井），等级验收核心依据 |
垂直托架燃烧测试 | 美标：UL1685（FT4） | 成束线缆安装在梯形钢架，双喷灯灼烧 | 火焰蔓延高度、热释放速率 | 北美市场项目，竖井级（CMR）电缆认证 |
隧道试验（严苛场景） | 美标：NFPA262（UL910）；欧标：EN50399 | 长7.6米隧道内水平敷设线缆，强火源燃烧 | 火焰蔓延距离、热释放量、烟释放速率 | 通风管道级（CMP）电缆，高端数据中心、机场 |
（二）低烟无卤专项测试
测试项目 | 标准 | 评估目的 | 合格要求 |
烟密度测试 | IEC61034/GB/T17651 | 火灾中烟雾浓度（保障能见度） | 透光率≥60%（优质≥70%） |
卤酸气体测试 | IEC60754/GB/T17650 | 腐蚀性与毒性 | 卤酸含量≤5mg/g，pH≥4.3 |
毒性评估 | 法标NFF16-101、德标DIN50486 | 有害气体（CO、HCN）释放 | 符合毒性等级限制 |
（三）耐火性能测试
标准 | 测试条件 | 判定指标 | 适用线缆 |
IEC60331/GB/T19216 | 950℃火焰+机械冲击/喷水 | 维持电路完整性（如90分钟） | 耐火+阻燃复合电缆 |
BS6387（英标） | 不同温度等级（如750℃、950℃）+喷淋 | 持续供电能力 | 消防应急线路 |
六、使用寿命与影响因素
（一）通用设计寿命（理想条件）
线缆类型 | 设计寿命 | 备注 |
普通阻燃PVC电缆 | 10-15年 | 高温/紫外线环境易老化 |
低烟无卤阻燃电缆（LSZH） | 15-25年 | 优质配方耐候性好，早期产品易吸水变脆 |
交联聚乙烯阻燃电缆（FR-XLPE） | 25-30年+ | 耐热耐老化，适配严苛环境 |
矿物绝缘电缆 | 50年+ | 非聚合物材料，寿命最长 |
（二）关键影响因素（寿命“杀手”）
影响因素 | 作用机制 | 应对建议 |
温度 | 每升高8-10℃，绝缘老化速度翻倍（Montsinger规则） | 按80%载流量使用，避免长期满负荷；高温场景选XLPE/氟塑料线缆 |
环境条件（湿度/腐蚀/紫外线） | 潮湿导致LSZH吸水开裂；紫外线使PVC/PE粉化；酸碱腐蚀护套 | 户外选抗UV护套；腐蚀场景用铠装+耐酸碱材料；地下管廊选防水型线缆 |
机械应力（弯曲/振动/移动） | 反复弯曲导致护套疲劳、导体断裂 | 拖链线缆选高柔性结构，弯曲半径≥线缆直径5倍；避免过度拉伸 |
安装与运维 | 过度弯折、散热不良、过载运行 | 规范敷设，定期红外热成像检测、绝缘电阻测试 |
（三）不同场景实际寿命估算
应用场景 | 实际寿命范围 | 核心风险点 |
建筑固定敷设（干燥稳定） | 25-40年 | 散热不良、局部过热 |
工业机床（拖链移动） | 固定布线10-15年；移动布线3-8年 | 机械疲劳、油污侵蚀 |
医疗内窥镜 | 1-5年 | 频繁弯曲、消毒剂腐蚀 |
数据中心（密集敷设） | 15-25年 | 高温高负荷、散热差 |
化工/矿山（腐蚀+磨损） | 3-8年 | 化学腐蚀、机械撞击 |
户外架空/直埋 | 8-15年 | 紫外线、土壤腐蚀 |
七、选型、安装与维护建议
（一）选型核心步骤
明确场景需求：人员密集/密闭场所优先选低烟无卤（LSZH）；高温/移动场景选XLPE/氟塑料+耐磨护套；
确定阻燃等级：普通场景ZC级，竖井/隧道ZA/ZB级，辅助线路ZD级；
验证标准与认证：需符合GB/T19666、IEC60332等标准，查看CCC、CE、UL、RoHS认证及第三方测试报告；
避免术语混淆：“防火电缆”非标准术语，需确认是否通过耐火测试（如IEC60331）。
（二）安装要求
配套阻燃设施：与阻燃桥架/线管配套，避免与非阻燃线缆混敷；竖井内需分段封堵，防止“烟囱效应”；
规范敷设操作：避免锐角弯折、过度拉伸，预留冗余长度；密集敷设时保障散热（如数据中心冷通道封闭）；
特殊场景防护：户外线缆穿管防晒，地下管廊选防水铠装型，化工场景加防腐蚀保护。
（三）延长寿命的维护措施
定期检测：通过绝缘电阻测试、红外热成像、局部放电检测排查老化/过热问题；
负荷控制：载流量按80%使用，避免过载导致局部高温；
主动更换：关键线路运行15-20年或长期处于严苛环境，预防性更换；
环境适配：避免普通PVC线缆用于户外/高温场景，按环境选耐候/耐腐材料。
八、常见误区澄清
误区：阻燃电缆“不会燃烧”→实际可燃烧，但不蔓延、离火自熄，燃烧后可能无法通电；
误区：阻燃等级越高越好→ZA级成本远高于ZC级，普通场景选ZC级已满足需求，过度选型浪费；
误区：无卤阻燃性能不如含卤→现代无卤配方阻燃效果与含卤相当，且低烟无毒，环保优势显著；
误区：阻燃电缆可替代耐火电缆→耐火电缆需通过高温供电测试，仅适用于应急线路，二者功能不同；
误区：“阻燃”决定寿命→寿命核心取决于基础材料（如XLPEvsPVC）和环境适配性，而非阻燃特性本身。
