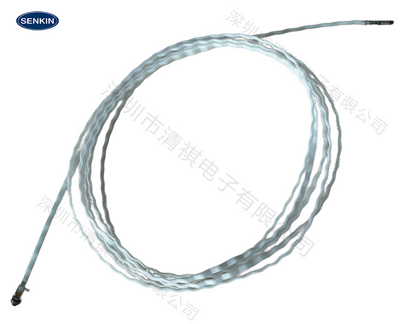

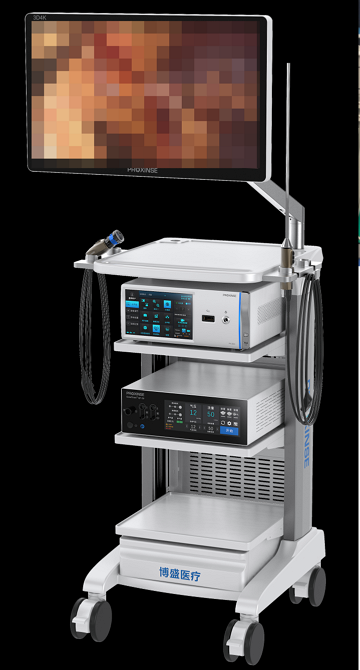

在医疗内窥镜系统中，高清视频信号（1-3GHz）的稳定传输直接决定手术视野清晰度与操作响应及时性。铁氟龙（PTFE/FEP/PFA）同轴排线凭借低介电常数、耐高温、耐消毒的特性，成为内窥镜高频信号传输的核心载体，而信号衰减（插入损耗）是衡量其传输性能的关键指标。网络分析仪作为高精度高频测试工具，能精准捕捉排线在静态、动态弯曲及消毒后等场景下的衰减变化，为产品研发、生产质控提供可靠数据支撑。

一、测试核心原理与内窥镜场景适配

（一）基础测试原理

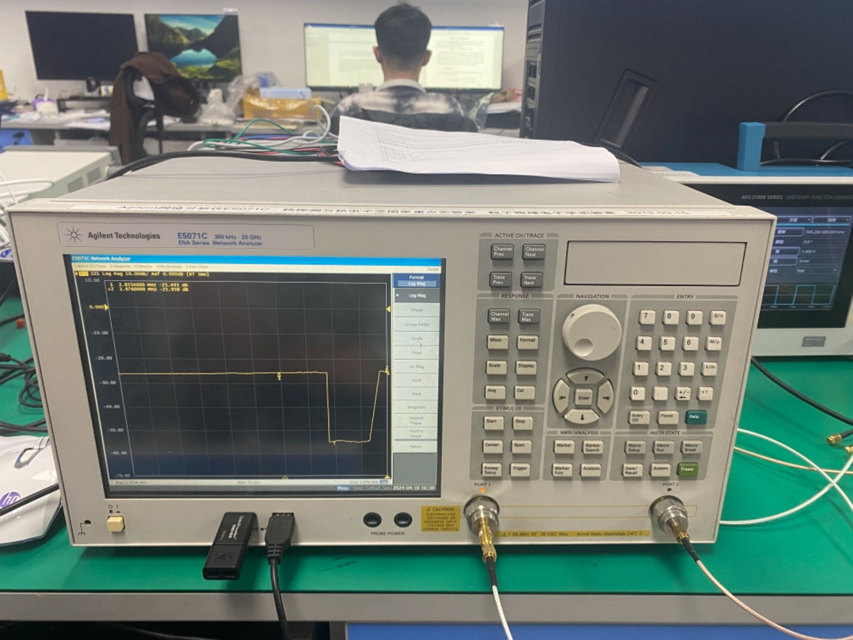

网络分析仪通过输出覆盖100kHz-3GHz的扫频信号，测量信号经被测排线的传输特性，核心依赖S21参数（传输参数）直接表征信号衰减程度——S21参数的对数幅度绝对值越大，说明信号损耗越严重。铁氟龙材料的相对介电常数低（PTFE≈2.1），高频下介质损耗极小，需网络分析仪具备±0.01dB的测量精度，才能精准捕捉微弱的衰减变化，避免测试误差。

（二）内窥镜场景专属适配要求

高频聚焦：测试频段必须覆盖内窥镜高清视频信号核心区间（1-3GHz），重点关注该频段衰减稳定性，确保手术高清影像无失真传输；

动态模拟：内窥镜操作过程中排线需频繁弯曲，需通过弯曲治具模拟5-10mm弯曲半径（匹配内窥镜最小弯曲需求），测试机械应力下的衰减变化；

消毒后验证：内窥镜需经60℃环氧乙烷或134℃高温蒸汽消毒，需测试高低温环境下衰减数据一致性，保障消毒后传输性能稳定。

二、测试设备与前期准备

（一）核心设备配置

（二）样品预处理（铁氟龙排线专属要求）

裁剪长度：按内窥镜实际使用长度（如0.5m、1m）裁剪，避免过长导致衰减叠加，影响测试准确性；

接头安装：两端焊接微型接头（如U.FL、微型SMA），使用专用剥线钳处理铁氟龙绝缘层（避免损伤导体或屏蔽层），焊接后确保接头同心度≤0.1mm；

环境静置：将样品置于标准环境（23℃±2℃，50%±10%RH）静置24h，消除温度、湿度对绝缘层的影响，保证测试基准统一。

三、测试流程

（一）仪器校准：消除系统误差

校准模式选择“2端口校准”，校准频率范围设定为100kHz-3GHz（覆盖内窥镜信号全频段）；

按提示依次接入短路、开路、负载、直通校准件，分析仪自动生成校准系数并保存文件；

关键注意：1GHz以上高频测试优先采用SOLT校准（精度高于OSL），校准完成后需在30min内启动测试，避免环境变化影响校准效果。

（二）测试链路连接

静态测试：排线自然伸直，连接链路为“分析仪端口1→低损耗测试线缆→被测排线→分析仪端口2”，接头拧紧扭矩≤5N・cm，防止松动导致反射干扰；

动态测试：将被测排线固定在弯曲治具上，设置弯曲半径为8mm（内窥镜典型最小弯曲半径），其余连接方式与静态测试一致；

消毒后测试：将排线与部分测试链路放入环境试验箱，按60℃（环氧乙烷消毒）或134℃（高温蒸汽消毒）保温2h，快速完成连接测试（≤3min），避免温度波动。

（三）测试参数设置

（四）数据采集与处理

启动扫频测试，分析仪自动生成S21参数频响曲线，保存原始数据（.s2p格式）与曲线截图；

动态测试需重复“弯曲-测试-复位”100次，记录循环后衰减变化；

计算单位长度衰减：将测得的总衰减值除以排线物理长度，得到dB/m单位的衰减数据，便于对比分析。

四、典型数据与场景化解读

（一）核心衰减数据（PTFE绝缘50Ω排线，0.5m长）

五、衰减异常分析与解决措施

关键注意事项

接头损耗排除：单独测试“测试线缆+接头”的衰减（通常≤0.02dB/接头），从总衰减中扣除，确保排线本身衰减数据准确；

样品保护：铁氟龙绝缘硬度高于普通材料，静态测试弯曲半径≥5×线缆外径，动态测试≥10×线缆外径，避免绝缘层开裂；

环境控制：2GHz以上高频测试需在屏蔽室或低电磁干扰环境进行，防止外界干扰导致衰减数据波动；

数据重复性：同一样品重复测试3次，取平均值，要求衰减波动≤±0.02dB，确保数据可靠。

网络分析仪法通过精准的参数设置、场景化的测试链路的搭建，能全面表征内窥镜铁氟龙同轴排线的信号衰减特性，为医疗设备的可靠性提供关键技术支撑。在实际测试中，需严格遵循标准化流程，重点关注动态弯曲和消毒后的衰减变化，确保测试数据与内窥镜实际工作场景高度匹配。
