机床电线是保障机床稳定、安全、精准运行的关键组件。

一、按功能分类的电线类型及要求

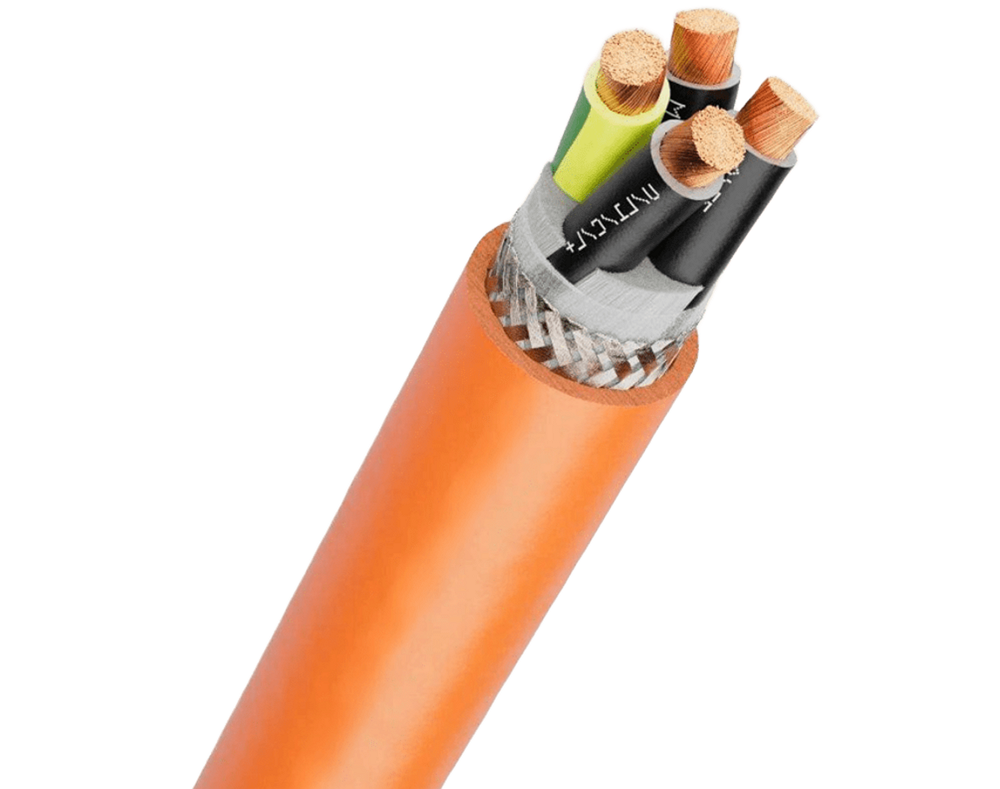

1.动力电缆

用途：为主电机、伺服驱动器、液压泵、冷却泵等高功率设备供电。

核心要求：

导体：铜芯（优先无氧铜），单股硬导体（固定敷设）或多股软导体（柔性需求），截面积1.5mm²~70mm²（大功率主轴可达70mm²以上）；

绝缘与护套：PVC（常规环境）、XLPE（耐高温/耐老化，适用于主轴附近）、PUR（耐切割/耐化学腐蚀，适配易摩擦区域）；

结构：多芯绞合（3芯、3+1芯、4芯、5芯，对应三相动力+接地），芯线颜色区分（L1红/L2黄/L3绿/PE黄绿双色）；

电气性能：耐电压等级高（常见300/500V、450/750V、600V/1000V），部分带屏蔽层抗干扰，载流量需预留10%~20%余量。

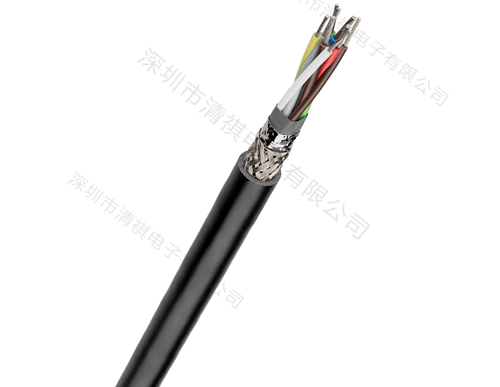

2.控制电缆

用途：传输PLC、传感器、按钮、电磁阀等低功率控制信号。

核心要求：

导体：多股细铜丝绞合（柔性好），截面积0.5~1.5mm²；

结构：多芯设计（4~61芯，可定制），成对绞合（减少串扰），多芯时分层绞合+填充；

屏蔽：铜丝编织、铝箔或铝箔+编织双层屏蔽（屏蔽覆盖率≥85%），防电磁干扰（EMI）；

绝缘与护套：PVC或XLPE绝缘（芯线颜色清晰），PVC或PUR护套（耐磨、耐油污）。

标准：符合GB/T9330、VDE0281等。

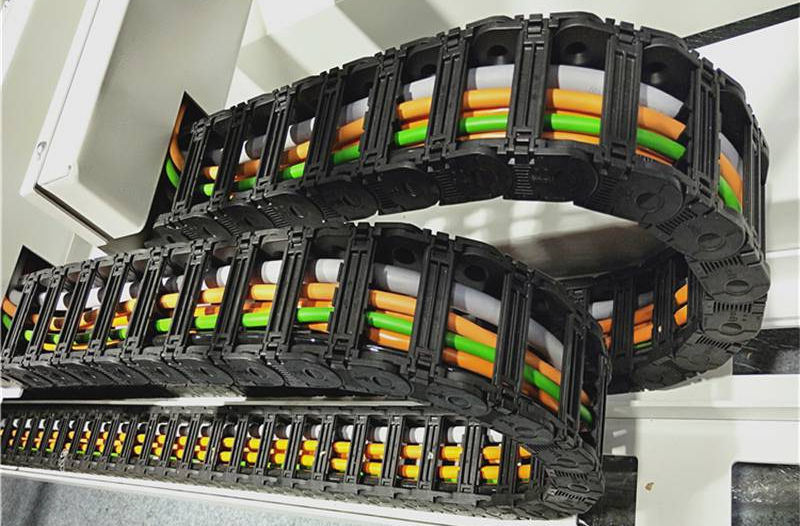

3.拖链电缆

用途：适配机床拖链系统（如XYZ轴运动拖链、刀库换刀机构拖链），用于高频往复运动的移动部件。

核心要求：

导体：超细多股铜丝（单丝直径≤0.15mm），束绞+复绞结构，截面积0.12~2.5mm²；

抗疲劳：可承受百万次往复弯曲，弯曲半径通常为电缆外径的6~10倍（高速拖链≤5倍）；

绝缘与护套：特种PVC、TPU（热塑性聚氨酯）绝缘，PUR（最优，耐切割/耐油污/耐低温/抗撕裂）或TPE（环保+高柔性）护套；

结构优化：芯线绞合后填充抗拉纤维（如芳纶），护套内壁光滑减少摩擦，信号类带屏蔽层且接地良好；

环境适应：工作温度-40℃~+80℃（常规），高温场景可达+125℃，耐切削液、润滑油腐蚀。

标准：专为拖链设计，符合VDE0281Part4、IEC60810等。

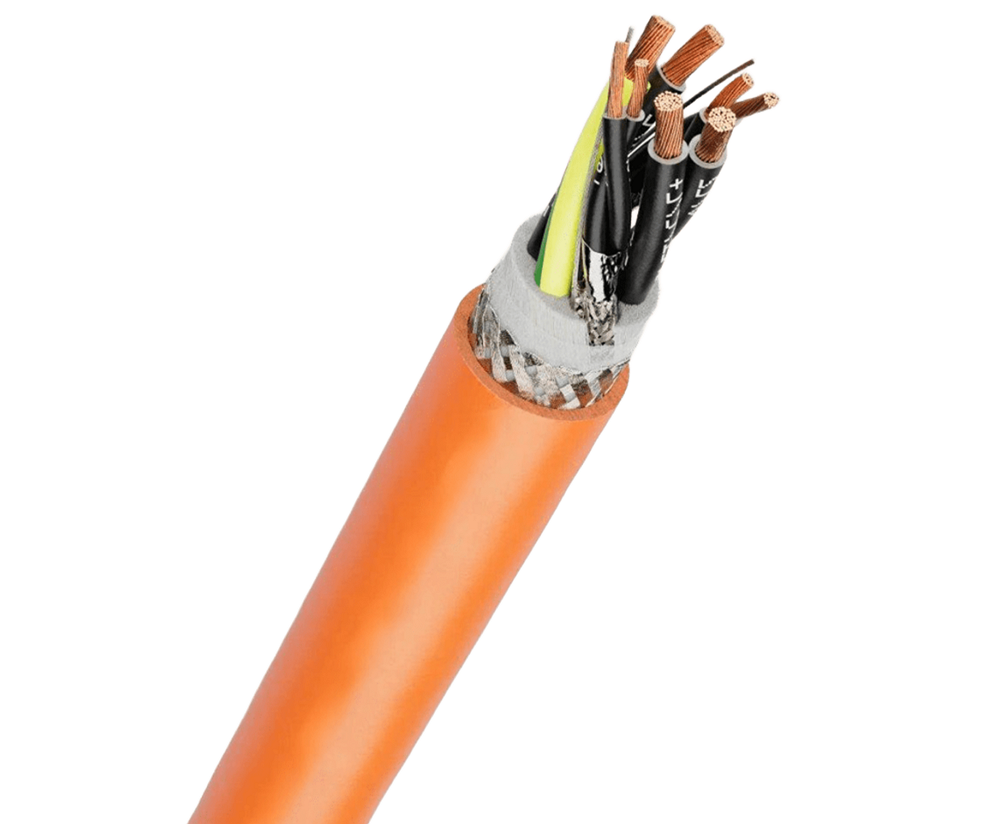

4.伺服/编码器电缆

用途：连接伺服驱动器与伺服电机（传输动力+反馈信号）、编码器与检测设备（传输高精度运动控制信号及反馈）。

核心要求：

导体：多股细铜丝绞合（柔性强），截面积0.12~0.5mm²（编码器线）；

结构：复合结构（动力线+屏蔽信号线+接地线），成对紧密绞合（绞距≤10mm，减少相位差）；

屏蔽：双层屏蔽（铝箔+镀锡铜丝编织，屏蔽覆盖率≥90%），有效抵御电磁干扰；

电气性能：低电容（≤100pF/m）、低串扰、低衰减（信号传输距离≤10m时衰减≤3%），支持差分信号传输（增量式编码器）；

柔性：耐弯曲数百万次，适配电机运动场景。

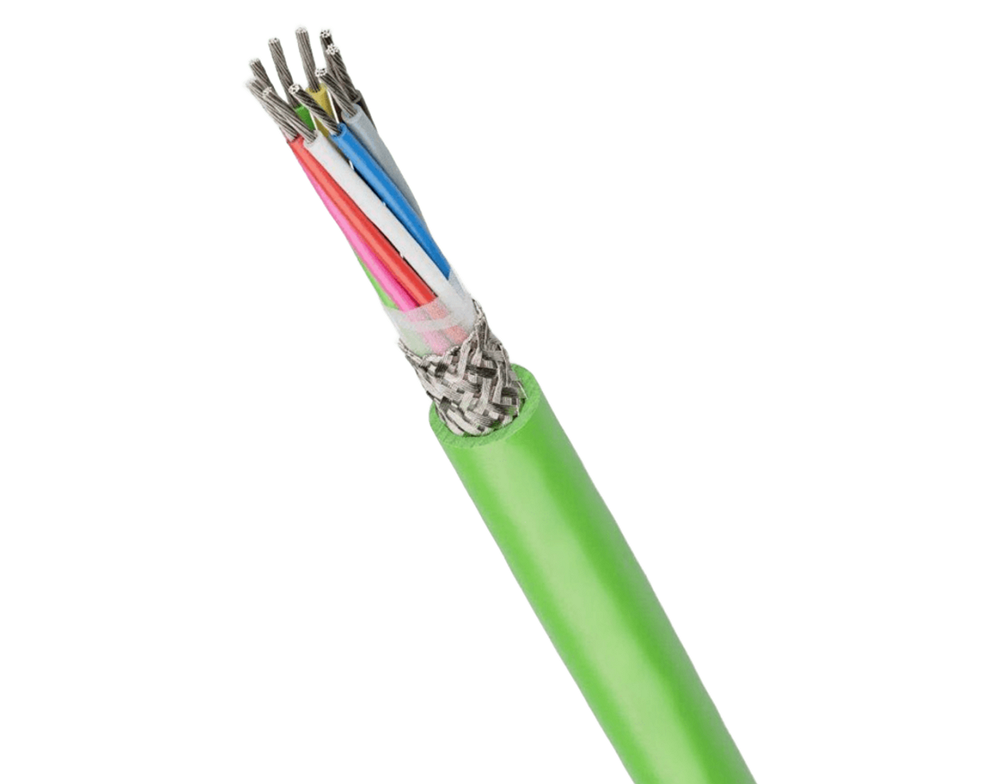

5.数据通信电缆

用途：工业以太网（Profinet、EtherCAT）、现场总线（PROFIBUS、CC-Link、CANopen）通信，及机床与上位机、PLC与触摸屏的数据交互。

核心要求：

类型适配：CAT5e/CAT6A（以太网，带宽≥100MHz/CAT5e、500MHz/CAT6A）、专用总线电缆；

阻抗匹配：严格匹配协议要求（如100Ω/CAT类、120Ω/Profibus、100Ω/CAN）；

传输性能：低延迟、低串扰（NEXT≤-32dB）、低衰减，支持长距离传输（CAT类≤100m，总线电缆≤1000m）；

屏蔽：FTP（铝箔屏蔽）、SFTP（铝箔+编织屏蔽）或复合屏蔽，抗干扰能力强；

护套与环境：PVC或PUR护套（耐油污、耐振动），拖链场景用柔性款，工作温度-20℃~+70℃（常规）、-40℃~+85℃（恶劣环境）。

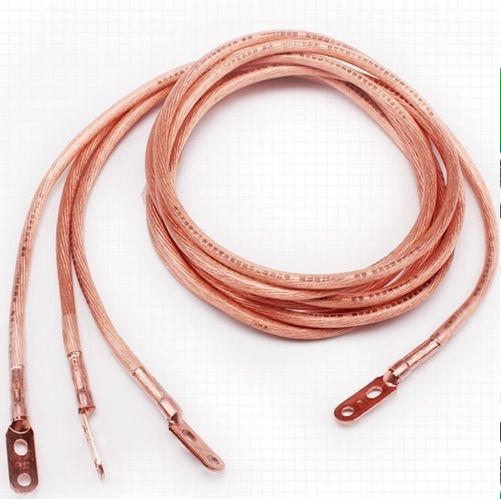

6.接地电缆

用途：保障设备安全，防触电、防电磁干扰，适用于机床机身、电机外壳、电气柜、变频器接地。

核心要求：

导体：多股铜丝绞合（柔性易安装），截面积不小于动力电缆PE芯截面（2.5~16mm²），接地电阻≤4Ω；

绝缘护套：黄绿双色PVC护套（强制标准，便于区分），耐磨损、耐老化；

连接：两端压接镀锡铜鼻子，接触电阻小，接地可靠。

二、机床电线的核心共性要求

所有机床电线均需满足以下环境与安全基本要求：

机械性能：高柔性、耐弯曲（特别是移动部位）、抗拉、抗扭、耐磨。

电气性能：满足额定电压与载流量需求，信号电缆需保障低衰减、低串扰。

环境适应性：

耐化学腐蚀：耐受润滑油、切削液、冷却液。

耐温范围：常规-20℃至+90℃，高温区域需更高（如+125℃）。

耐振动与冲击：适应机床运行中的持续振动。

安全与认证：

阻燃性：符合IEC60332等阻燃标准，密闭空间可选低烟无卤（LSZH）材料。

抗干扰：信号线需有效屏蔽（覆盖率≥90%），防止电磁干扰（EMI）。

国际认证：根据销售与使用地区，通过CE、UL、CCC、RoHS等认证。
