医疗内窥镜模组是内窥镜系统中可独立设计、生产、更换或升级的核心功能部件，并非整条内窥镜。其核心思想是将传统高度一体化的内窥镜，解构为照明、成像、图像处理、机械传动、工作通道与附件等功能模组，实现 “乐高积木” 式的灵活组合、独立维护与技术迭代，从而实现更高的灵活性与经济性。
一、模组化设计的优势
相较于传统一体化内窥镜，模组化设计具备四大核心优势：
可维护性与成本控制：单个模组损坏可单独更换，无需报废整条内镜，大幅降低维修成本与停机时间；
技术迭代灵活：可针对性升级核心部件（如从 1080P 升级至 4K 成像传感器），无需更换整套系统；
可靠性提升：支持模块化测试与生产，降低整体故障风险；
平台化与定制化：基于同一技术平台，通过搭配不同模组可快速开发出适配胃肠、呼吸、泌尿等多科室的专用内窥镜。
供应链优化：专业供应商提供核心模组，品牌商专注系统集成与算法开发。
二、核心模组组成与工作原理
（一）五大核心模组详解
模组名称 | 核心功能 | 关键技术与规格 |

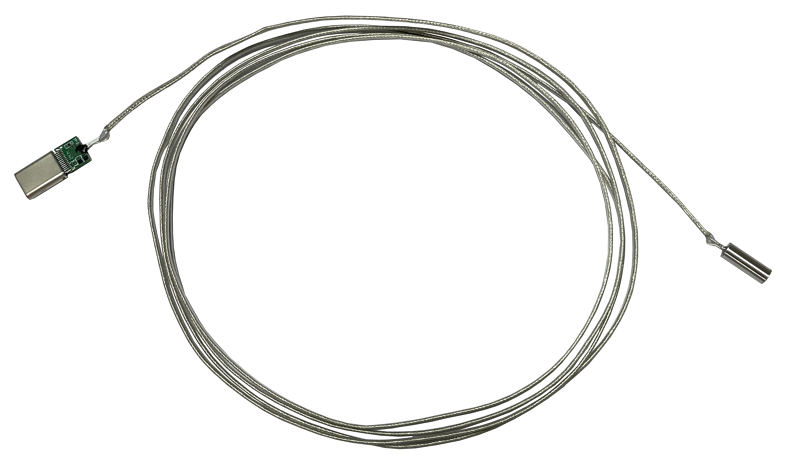

成像模组 | 核心采集图像，将光信号转化为电信号 | 核心组件：微型 CMOS 传感器（主流，索尼、豪威科技为主）+ 精密光学镜头组 + 医疗级封装；关键技术：小尺寸（1/10"~1/3"）、高分辨率（4K/8K）、低噪点、大视场角、IPX8 以上防水防雾、生物相容性封装 |
照明模组 | 为腔内观察提供稳定光源 | 主流方案：LED 冷光源（寿命长、发热低）；特殊方案：激光光源（荧光成像专用）；传导方式：光纤导光束（将光源从主机传导至镜端）；趋势：多光谱 / 窄带照明（适配 NBI 等特殊成像） |

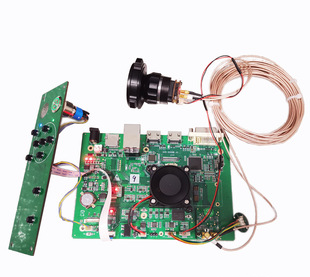

图像处理模组 | 将原始电信号转化为高质量诊断图像 | 核心组件：ISP 芯片 / FPGA/ASIC 芯片 + 专用算法；核心功能：降噪、锐化、色彩还原、HDR 处理、电子染色（NBI/AFI 等）；AI 集成：实时息肉识别、早癌筛查等辅助诊断功能 |
机械驱动模组 | 控制镜体弯曲与精准运动 | 传统方案：钢丝传动系统（控制远端弯曲）；高端方案：微型马达 + 传感器（机器人辅助内镜专用，实现精密操控）；辅助结构：控制手柄、角度锁止机构 |
工作通道与附件模组 | 支持手术器械通过与腔道护理 | 核心设计：器械通道（优化尺寸、耐磨性、密封性）；辅助功能：送水送气通道（清洁镜头、扩张腔道） |
（二）工作流程
冷光源（LED/激光）通过光纤或 LED 阵列照亮体内组织；
光学镜头聚焦反射光线至图像传感器表面；
传感器将光信号转化为模拟电信号；
图像处理模组完成信号放大、降噪、数字化编码与图像增强；
经高速传输线（USB3.0/HDMI/SDI）传输至 CCU（摄像机控制单元）；

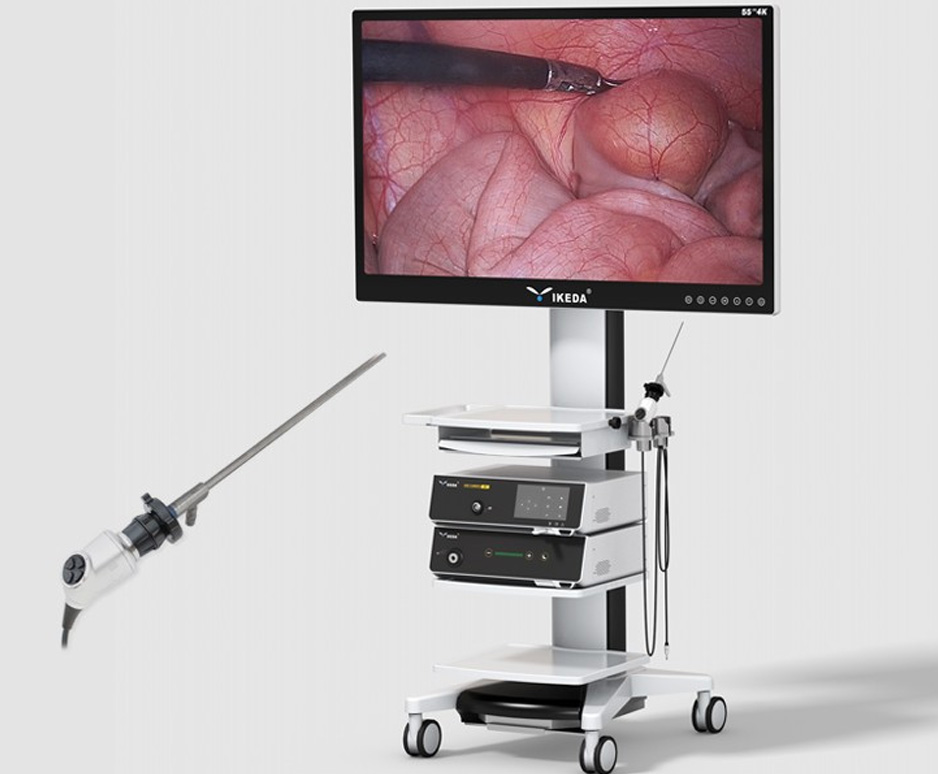

主机进一步处理后，在显示器呈现高清实时图像，支撑诊断与手术操作。
三、分类与应用场景
（一）按内窥镜类型分类
类型 | 结构特点 | 典型应用 | 直径范围 | 核心技术难点 |
硬镜模组 | 结构刚性，光学性能稳定 | 腹腔镜、关节镜、膀胱镜 | 3-10mm | 精密光学设计、抗震动 |
软镜模组 | 柔性可弯曲，适配腔道走向，模组化趋势明显 | 胃镜、肠镜、支气管镜 | 2.8-8mm | 微型化与灵活性平衡、信号传输稳定 |
胶囊内镜模组 | 超微型化，低功耗无线设计 | 小肠检查、消化道无创筛查 | 1-1.2mm | 超低功耗、无线传输、一次性封装 |

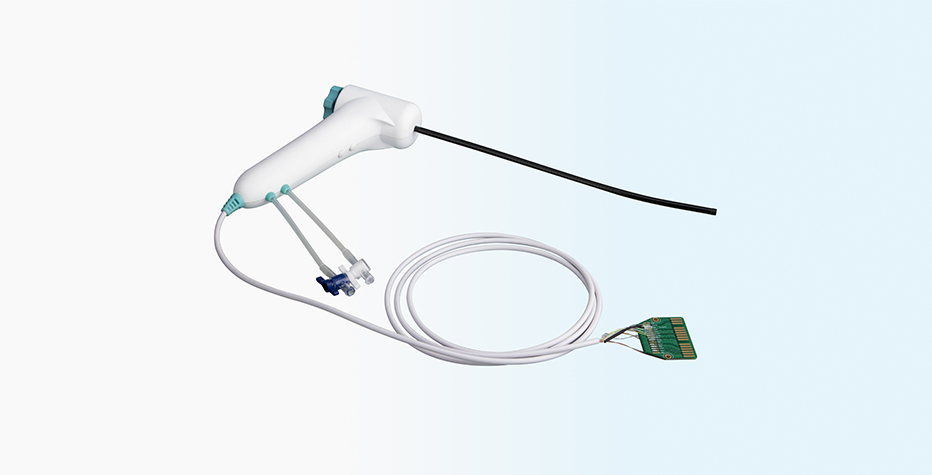

低成本，集成化一次性模组，控制感染风险 | 传染病患者检查、基层医疗 | 3-5mm | 成本控制与性能平衡 | |
特殊用途模组 | 定制化设计 | 超细支气管镜（φ<2mm）、3D 内镜 | 1-5mm | 超微型化、多模态融合 |
（二）按成像技术分类
类型 | 核心特点 | 临床应用场景 |
白光成像（WLI）模组 | 提供自然组织色彩，基础配置 | 常规体检、一般性病灶观察 |
窄带成像（NBI）模组 | 突出黏膜血管细节 | 早癌筛查、微小病变检出 |
荧光成像（FI/AFI）模组 | 增强病灶与正常组织对比度 | 肿瘤边界识别、早期癌症筛查 |
3D 成像模组 | 双摄像头立体视觉 | 微创手术精准操作 |
放大内镜模组 | 放大倍率≥520 倍 | 细胞级观察、早癌精查 |
多光谱 / 共聚焦模组 | 分子水平诊断 | 早期病理变化识别 |
四、关键技术参数（选型核心指标）
参数 | 技术指标范围 | 临床意义 | 选型建议 |
分辨率 | 720P(1MP)→1080P(2MP)→4K(8MP)→8K | 决定微小病灶（如 < 5mm 息肉、早癌）识别能力 | 消化内镜选 1080P+，微创手术建议 4K 及以上 |
传感器尺寸 | 1/10"~1/3" | 尺寸越小，内镜直径越细，患者舒适度越高 | 软镜选 1/6"~1/4"，硬镜可选 1/3" |
视场角 | 120°-170°（广角） | 扩大观察范围，减少操作盲区 | 胃肠镜选 140°-170°，腹腔镜选 100°-120° |
景深 | 3-100mm（可调） | 保证不同距离组织均清晰成像 | 检查类选大景深，治疗类选可调景深 |
信噪比（SNR） | ≥40dB（高端 > 45dB） | 降低图像噪声，提升低光环境成像质量 | 早癌筛查 / 放大内镜选≥45dB |
帧率 | 30fps（标准）→60fps（高清） | 避免快速操作时图像拖影 | 治疗类 / 手术类选 60fps，检查类 30fps 足够 |
直径 | 1-10mm | 决定可进入的人体腔道范围 | 超细支气管镜 < 2mm，常规胃肠镜 3-5mm |
工作长度 | 90cm（食管）→220cm（肠镜） | 对应内镜可抵达的检查深度 | 胃镜 120-150cm，肠镜 180-220cm |
防水等级 | IP68（水深 1m，≥30 分钟） | 耐受高压蒸汽灭菌与体内液体浸泡 | 所有临床用模组需满足 IP68 及以上 |
五、产业链与市场格局
（一）产业链结构
环节 | 核心产品 | 代表企业 | 国产化率（2023 年） |
上游核心元件 | CMOS 传感器 | 国际：索尼（龙头）、安森美；国内：豪威科技、思特威 | 35% |
光学镜头 | 国际：富士能、宾得；国内：舜宇光学、永新光学、联创电子 | 52% | |
照明元件 | 国际：欧司朗、Lumileds、日亚化学；国内：长光华芯 | 70% | |
中游模组集成 | 内镜成像模组、子系统 | 国际：奥林巴斯、富士胶片、卡尔史托斯；国内：开立医疗、澳华内镜、迈瑞医疗 | - |
下游应用终端 | 内窥镜整机、医院科室 | 消化内科、泌尿外科、骨科、呼吸科等 | - |
（二）市场现状
全球市场：2023 年规模达 42.7 亿美元，年复合增长率 18.2%，预计 2030 年突破 100 亿美元；
中国市场：2023 年规模 328 亿元人民币，国产替代加速；
竞争格局：国际品牌（奥林巴斯、富士胶片、宾得医疗）主导高端市场（占比 70%+）；国产品牌（开立医疗、澳华内镜、迈瑞医疗、清祺电子）在中低端市场快速崛起，技术差距逐步缩小，在硬镜荧光模组、4K 超高清等领域形成差异化竞争。
六、技术发展趋势
（一）高清化与智能化深度融合
8K 超高清成像逐步普及，像素密度达每英寸 2000 万 +，实现亚细胞级观察；
AI 算法与 ISP 芯片深度集成，支持实时病灶识别（息肉、早癌）、自动曝光 / 聚焦 / 白平衡，降低医生操作负担；
3D 立体视觉技术成熟，提升微创手术精准度。
（二）超微型化与集成化突破
采用系统级封装（SiP）、MEMS 微机电技术，推动成像模组直径 < 1mm，适配新生儿支气管镜、超细胆道镜等特殊场景；
多模组集成化，将成像、照明、处理功能整合于极小空间，支持更细镜体设计。
（三）材料与工艺创新
应用生物相容性陶瓷、医用高分子材料，提升模组耐磨性、抗感染能力与安全性；
优化封装工艺，耐受 134℃高压蒸汽灭菌，延长使用寿命。
（四）一次性与可复用融合发展
“半一次性” 内窥镜成为热门方向：昂贵核心模组（成像、处理）可重复使用，与患者接触的插入部为一次性耗材，平衡成本与感染风险；
一次性内镜模组成本持续降低，推动基层医疗与传染病诊疗普及。
（五）多功能与多模态集成
融合 OCT（光学相干断层扫描）、超声探头，实现 “一站式” 组织学诊断；
集成治疗功能（激光消融、电凝），实现 “诊断 - 治疗” 一体化。
七、临床应用价值
精准诊断：提供直视化观察与高清图像，结合活检实现病理确诊，显著提升早期癌症（如胃癌、肺癌）检出率；
微创治疗：在高清视野引导下完成息肉切除、肿瘤消融等手术，减少创伤与术后恢复时间；
资源下沉：支持手术直播与远程指导，促进优质医疗资源向基层延伸；
科研支撑：为疾病机制研究提供体内微观环境观察窗口，推动医学基础研究创新。
八、总结与展望
医疗内窥镜模组作为内镜系统的 “眼睛” 与 “心脏”，其模组化设计彻底改变了传统内窥镜的研发、生产与临床应用模式。从技术演进来看，未来内镜模组将向 “微型智能诊断平台” 全面升级，核心方向包括：AI 实时病理分析辅助临床决策、无线传输技术减少线缆束缚、更低功耗设计延长一次性内镜工作时间、多模态融合实现分子水平早期诊断。
随着国产替代加速与技术差距缩小，中国企业在 CMOS 传感器、光学镜头等核心环节的突破，将进一步推动全球内窥镜模组市场的格局重构。在精准医疗与微创手术的需求驱动下，内镜模组将持续成为医疗设备领域的核心创新赛道，为人类健康提供更高效、安全、便捷的诊疗解决方案。
