内窥镜模拟信号传输用微型同轴线缆，凭借成熟的技术、稳定的传输性能、优异的机械柔韧性与可控的成本，在1080P及以下分辨率、对实时性要求极高、成本敏感的内窥镜场景中，仍是不可替代的核心组件。其通过精密的同轴结构设计与医疗级材料应用，完美适配了医疗环境的特殊需求，成为传统内窥镜系统的基石。

一、定义与核心功能

内窥镜模拟信号传输用微型同轴线缆，是专为医疗内窥镜系统量身打造的超细同轴传输介质，作为连接前端图像传感器与后端处理显示系统的核心纽带，承担着三大关键任务：

模拟视频信号传输：将内窥镜探头捕捉的原始模拟图像信号无延迟传送至显示设备，保障影像实时呈现；

前端设备供电：为内窥镜探头的照明模块、图像传感器等核心部件提供稳定电力支持；

双向指令交互：实现主机与探头间控制信号的双向传递，保障设备操作响应的精准性。

其核心价值在于以极小尺寸实现多功能集成传输，适配内窥镜狭小安装空间与高柔性操作需求，是传统模拟信号内窥镜系统的"神经中枢"。

二、精密结构设计

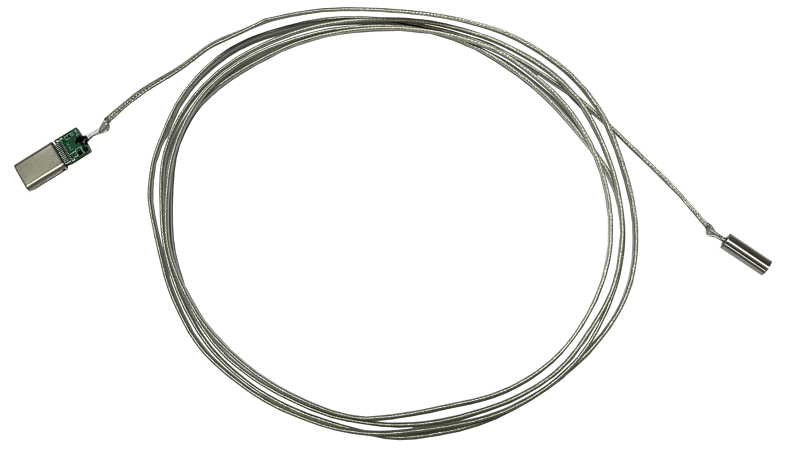

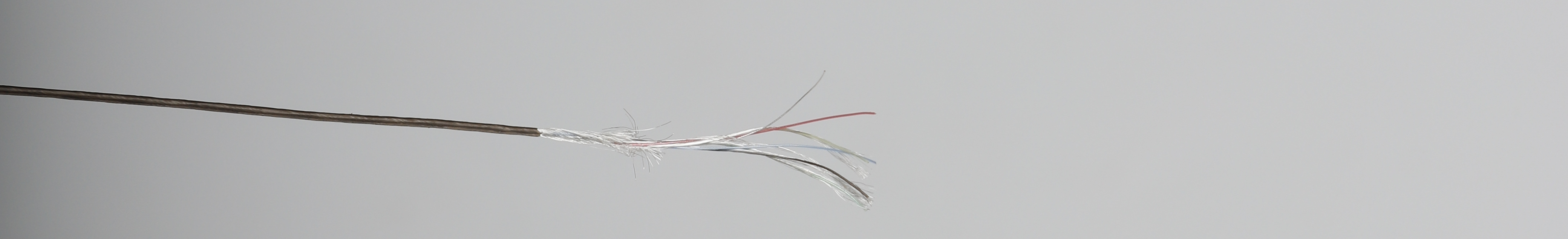

微型同轴线缆采用分层同轴结构，从内到外通过材质与工艺的精准匹配，平衡信号传输稳定性、机械柔韧性与医疗兼容性，具体结构如下：

结构创新亮点：采用多通道集成设计，将2-4根同轴线与电源线、控制线复合整合（如"3同轴+2电子线+1地线"方案），在0.3-1.5mm的极小直径内实现多功能传输，为内窥镜器械通道节省空间。

三、关键技术参数与性能表现

（一）尺寸规格

外径范围：0.3-1.0mm（部分超细规格≤0.35mm，比头发丝更细）；

导体规格：单根导体直径仅0.022-0.038mm（对应36-46AWG）；

弯曲半径：静态≤3-5mm，满足内窥镜手柄狭小空间内的复杂弯折需求。

（二）电气特性

（三）机械与环境性能

耐弯曲性：10万次连续弯折后阻抗波动≤±2Ω，部分高端产品弯曲寿命可达50万次；

耐扭转性：适配内窥镜操作中的频繁旋转动作，性能无明显衰减；

工作温度：-40℃~+150℃，兼容高温高压、EO等多种消毒方式；

生物兼容性：通过DINISO10993医疗标准认证，与人体接触无安全风险；

抗拉强度：≥10N，优于柔性电路板，提升使用可靠性。

四、模拟信号传输的核心优劣势

（一）突出优势

技术成熟度高：长期应用于传统内窥镜系统，与现有设备兼容性好，无需系统重构；

实现成本可控：无需模数转换模块，简化系统设计，生产工艺成熟，良品率高，整体成本低于数字传输方案；

实时性极强：无压缩、无编解码过程，信号延迟极低，完全满足微创手术对实时影像的需求；

信号稳定可靠：阻抗一致性高，模拟信号传输过程中波形失真小，带宽通常可支持10-500 MHz，满足高清模拟信号需求；

抗干扰适配性：复合屏蔽结构可有效隔离医疗环境复杂电磁干扰，保障模拟信号稳定传输，差分信号结构（某些应用中使用双同轴线）进一步提升共模抑制；

机械性能均衡：抗拉强度与反复弯曲耐受性优异，适配内窥镜频繁操作的使用场景。

（二）固有局限性

抗干扰能力上限低：相较于数字信号的错误校验机制，模拟信号易受电磁干扰影响，图像质量随传输距离下降；

传输距离受限：有效传输距离≤10m，不适用于长距离信号传输场景；

带宽天花板明显：难以支持4K/8K超高清视频的高质量传输，仅适配1080P及以下分辨率需求；

多通道集成受限：分辨率提升依赖增加同轴线数量，受内窥镜内部空间限制。

五、典型应用场景

微型同轴线缆凭借其超细尺寸、高柔性与稳定传输特性，广泛应用于各类模拟信号内窥镜系统：

软性内窥镜：胃镜、肠镜、支气管镜等，需外径≤0.5mm的超细线缆，满足极高柔韧性要求；

硬性内窥镜：腹腔镜、关节镜、耳鼻喉科硬镜等，侧重屏蔽效能与强度平衡，部分规格可放宽至0.8-1.2mm；

一次性内窥镜：采用超薄同轴排线模组（宽<1mm，厚<0.35mm），兼顾成本与一次性使用的可靠性；

胶囊内窥镜：使用≤0.5mm极细高柔性同轴线束，适配体内复杂运动轨迹；

工业管道内窥镜：高屏蔽、耐油污、耐腐蚀规格，可在强电磁干扰环境中稳定传输图像。

应用细节：医用内窥镜通常采用3-4根同轴线并束设计，分别传输R/G/B颜色通道与同步信号，束外包裹整体屏蔽层和医用护套，形成复合线缆。

六、与数字信号传输方案的关键对比

七、主要厂商与技术创新

（一）国内领先厂商

浙江兆龙互连：专注内窥镜专用线缆，导体采用绞合合金材质，绝缘层选用高性能氟塑料，兼具优异耐弯曲性与抗干扰能力；

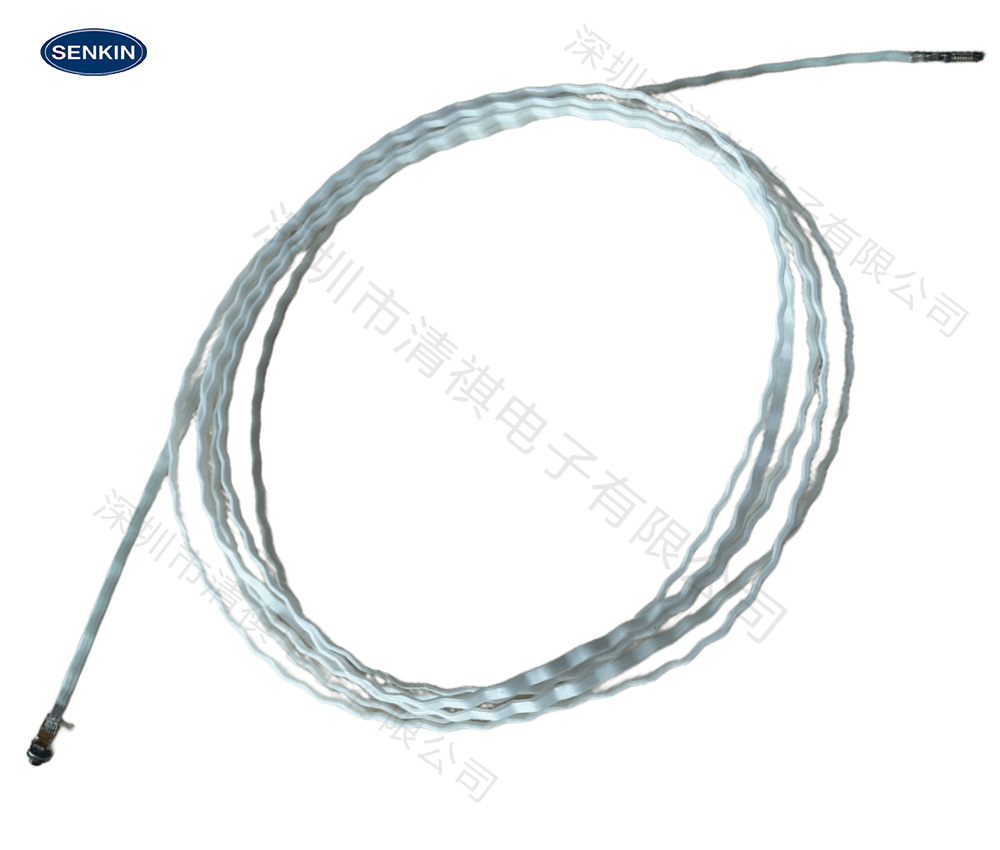

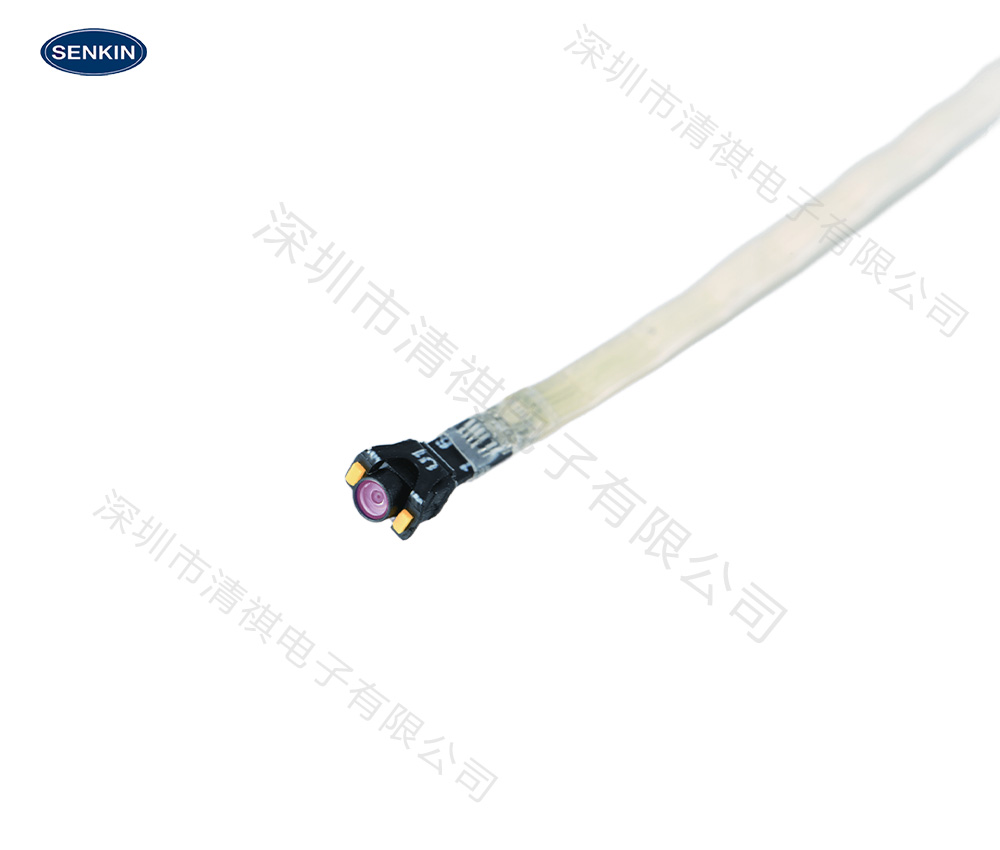

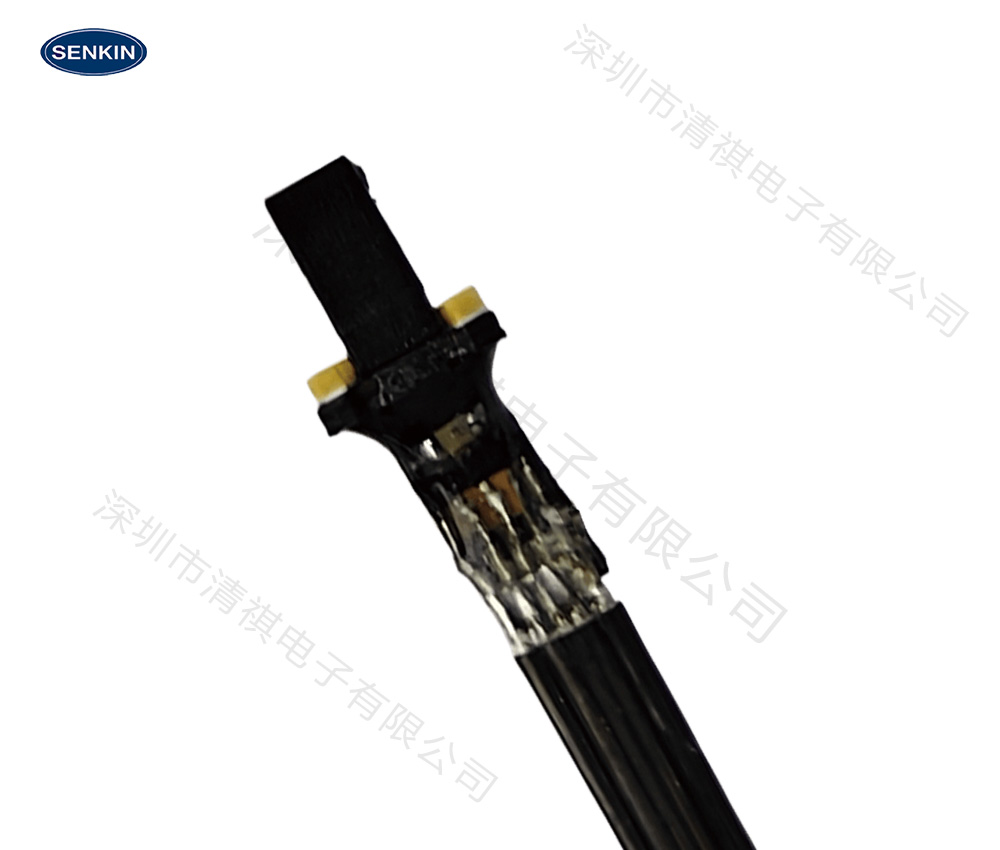

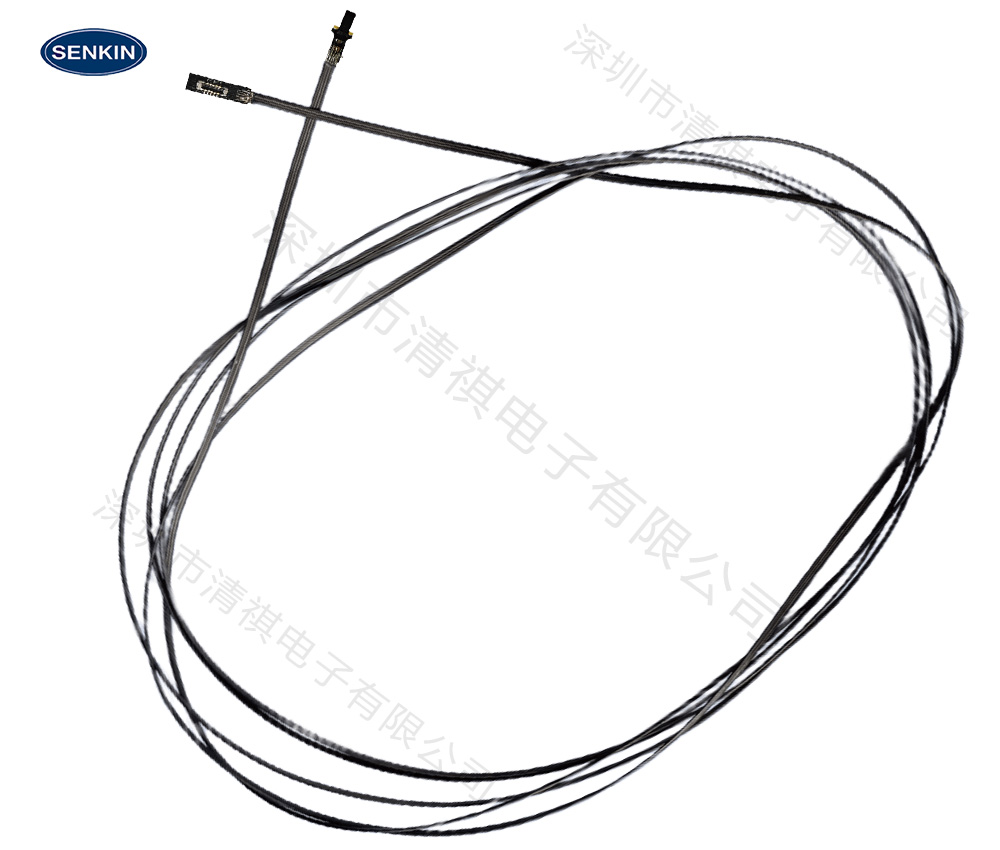

深圳清祺电子：推出OV系列超细同轴线缆（如铁氟龙同轴双排线），专为一次性医疗内窥镜场景定制；

深圳科耐德：聚焦0.1-0.8mm微同轴制造，KND-MCX-0.8型号已成功应用于国产高清内窥镜主机，支持4K模拟信号传输。

（二）核心技术创新点

低应力焊接工艺：精准控制焊点热影响区，避免超薄绝缘层受损，保障信号传输连续性；

柔性增强设计：优化屏蔽层编织角度与外被材料配比，使弯曲半径控制在3mm内，适配手柄内部复杂路径；

高密度集成方案：四同轴并排模组设计，整体宽度<1mm，最大化节省器械通道空间；

材料升级迭代：采用新型氟塑料与复合屏蔽材料，提升耐高温、耐消毒性能与抗干扰效能。

八、专业选型指南

（一）选型核心要点

适配内窥镜类型：

软性内窥镜：优先选择外径≤0.5mm、弯曲寿命≥50万次的高柔性规格；

硬性内窥镜：可选用0.8-1.2mm规格，侧重屏蔽效能与结构强度；

一次性内窥镜：选择超薄同轴排线模组，平衡成本与基础性能。

电气参数精准匹配：

阻抗匹配：模拟视频传输必须选用75Ω特性阻抗（区别于数字信号常用的50Ω）；

带宽适配：标清场景选50MHz+，高清（720P/1080P）选200MHz+，4K需求选1GHz+；

衰减控制：优先选择≤0.5dB/m@2GHz的低损耗规格。

机械性能达标：

弯曲半径：遵循≤3×线缆外径的3D原则，确保适配设备操作空间；

耐弯折次数：≥10万次（高频使用场景建议≥50万次）。

医疗合规要求：

必须通过ISO10993生物兼容性认证；

消毒兼容性：高温高压灭菌需选用耐温≥134℃的PTFE绝缘规格，EO灭菌可选用FEP或高性能PE材料。

接口与集成适配：

连接器匹配：优先选择IPEX、MHF、MMCX系列微型同轴连接器；

多通道需求：根据颜色通道数量确定同轴线束数量，确保集成后尺寸适配设备空间。

（二）选型检查清单

阻抗规格是否与设备接口一致（50Ω/75Ω）；

外径尺寸是否适配内窥镜内部安装空间；

屏蔽结构是否满足医疗EMC（电磁兼容）要求；

绝缘与护套材质是否耐受计划采用的消毒方式；

弯曲性能是否符合设备最小弯曲半径要求；

是否通过ISO10993生物相容性认证；

连接器接口类型是否与设备兼容；

供货商是否具备医疗级线缆生产资质。

九、发展趋势与面临挑战

（一）未来发展趋势

尺寸极致化：向0.2-0.3mm超细外径发展，适配超细径内窥镜的微创需求；

带宽提升：优化材料与结构设计，支持更高带宽，为模拟高清升级预留空间；

集成化加深：与电源线、控制线、传感线进一步集成，减少线束数量，简化装配；

性能升级：通过材料创新与工艺优化，提升耐消毒次数、抗干扰能力与使用寿命。

（二）核心面临挑战

数字化竞争压力：LVDS和光纤等数字传输方案在4K以上超高清领域优势明显，挤压中高端市场空间；

组装工艺复杂：多根同轴线在前端模组的焊接精度要求极高，提升生产难度与成本；

通道限制：分辨率提升受限于可集成的同轴线数量，难以突破超高清传输瓶颈；

成本平衡难题：高端材料（如PTFE）与精密制造工艺导致成本居高不下。

尽管数字传输技术快速崛起，但在短距离传输、传统设备升级等场景中，模拟同轴线缆的优势仍将长期存在。未来，随着材料技术与制造工艺的进步，微型同轴线缆将向更细、更柔、更可靠的方向发展，与数字传输方案形成互补，持续服务于不同层级的医疗内窥镜市场需求。
