伺服电机信号脉冲电缆作为传输编码器反馈信号、位置指令脉冲的核心部件，广泛应用于数控机床等设备。其工作环境常面临高频运动、电磁干扰、油污侵蚀等复杂工况，且自身结构具有特殊性，易引发各类故障，直接影响伺服系统定位精度、响应速度及整机运行稳定性。本文基于“问题定位-成因分析-解决方案-排查维护”的逻辑，对相关内容进行系统重组，为实际应用提供清晰指引。

一、故障总览：四大核心问题分类

伺服电机信号脉冲电缆的故障可归纳为四大类，各类故障既相互独立又可能相互诱发，具体如下：

二、分故障解析：表现、成因与针对性防治

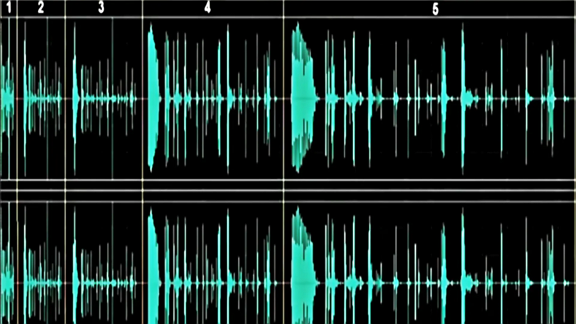

（一）信号失真与干扰

1.核心成因

电磁干扰（EMI）：变频器、大电流电缆、电焊机等设备产生高频干扰，电缆屏蔽层破裂、编织密度不足（＜85%）或未360°端接，无法有效抵御干扰；

布线不当：脉冲电缆与动力电缆、电源电缆长距离平行敷设，通过电磁耦合引入干扰；

地环路干扰：驱动器端与电机端屏蔽层同时接地，在变化磁场中产生感应电流，成为新干扰源；

信号衰减：传输距离超规格、线径过细（导体截面积＜0.14mm²）、导体材质不佳，或接头氧化/松动/压接不良导致接触电阻过大；

阻抗失配：电缆及接头阻抗未匹配伺服系统标准120Ω（差分信号传输），引发信号反射、脉冲失真。

2.针对性防治措施

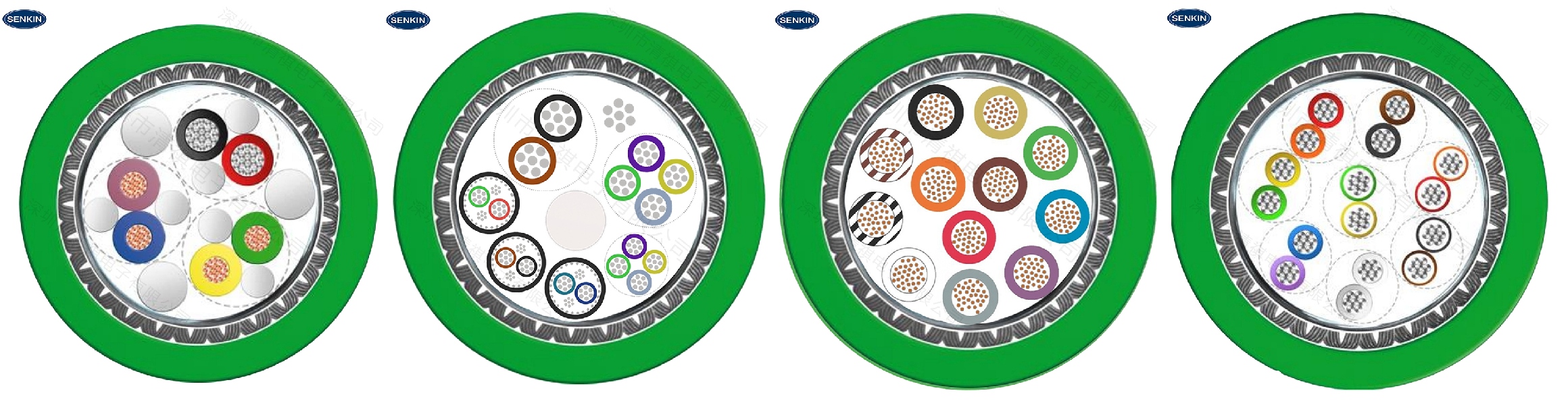

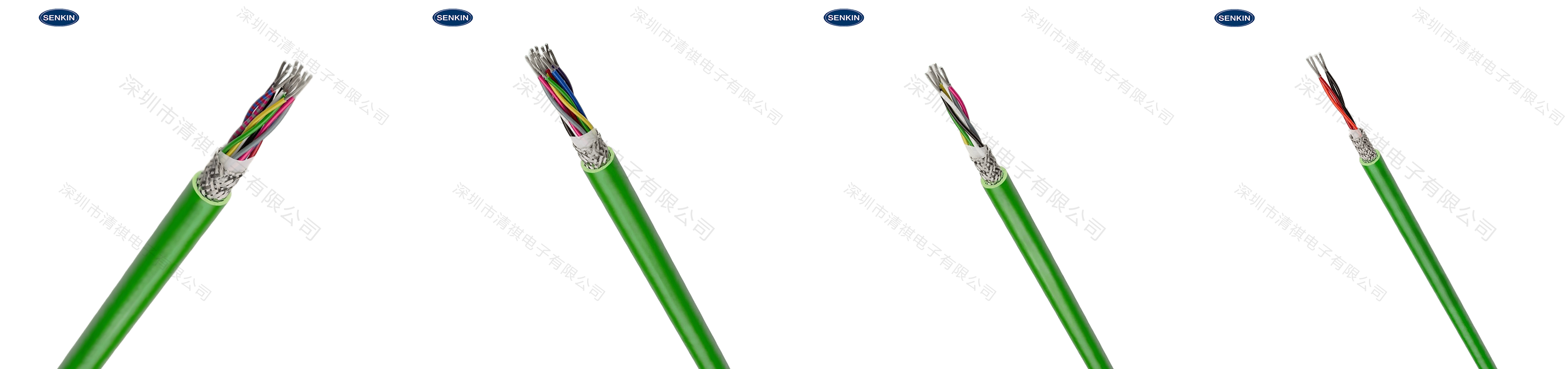

选型：选用双绞屏蔽结构电缆（2对/4对绞合+镀锡铜编织网屏蔽，屏蔽密度≥85%），符合IEC61558-2-11或UL2586标准；连接器选用镀金针脚航空插头（镀金层厚度≥3μm），符合EN61076-2-101标准，确保阻抗匹配；

布线：信号电缆与动力电缆分离敷设，间距≥50cm，交叉时采用90°垂直交叉，避免长距离平行走线；

接地：屏蔽层在驱动器端单点360°可靠接地，使用专用屏蔽夹，接地电阻≤4Ω，避免“猪尾巴”式接地，防止地环路产生。

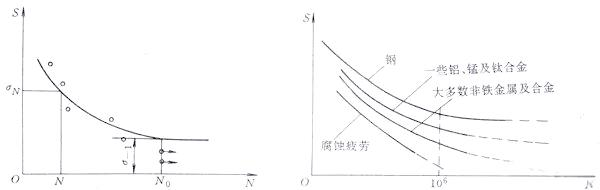

（二）机械疲劳与损伤

1.核心成因

选型错误：用固定安装电缆替代高柔性拖链专用电缆，无法适应高频往复运动；

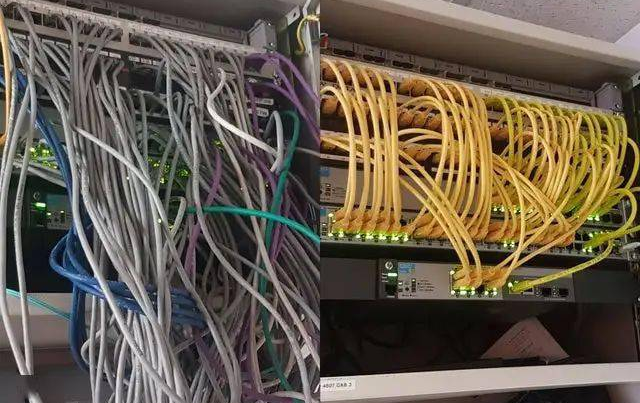

安装不当：弯曲半径过小（固定敷设＜5×电缆外径、移动敷设＜10×电缆外径），导致导体和屏蔽层疲劳断裂；拖链内电缆排列混乱、预留长度不足（或过长缠绕），与其他部件摩擦；

应力作用：接头处未做应力释放处理，拉拽力直接作用于焊点/压接点，电缆被不当扭转而非自然弯曲。

2.针对性防治措施

选型：移动应用场景必须选用高柔性拖链电缆，PUR（聚氨酯）护套材质，耐弯折次数≥1000万次（符合IEC60227-2柔性电缆标准），导体采用Class5/6软导体；

安装：严格遵循弯曲半径要求，拖链内电缆预留10%余量，加装分隔片防止摩擦；接头处用夹紧装置固定电缆外皮，避免弯折力作用于导体连接点；

防护：对运动部位电缆加装拖链、导向槽或保护链，避免与设备锋利边缘接触。

（三）绝缘老化与环境腐蚀

1.核心成因

化学腐蚀：普通PVC护套耐油性差，长期接触矿物油、乳化液易溶胀、开裂；

温度老化：高温环境加速绝缘材料分子链断裂，绝缘电阻低于标准值（≥100MΩ・km）；

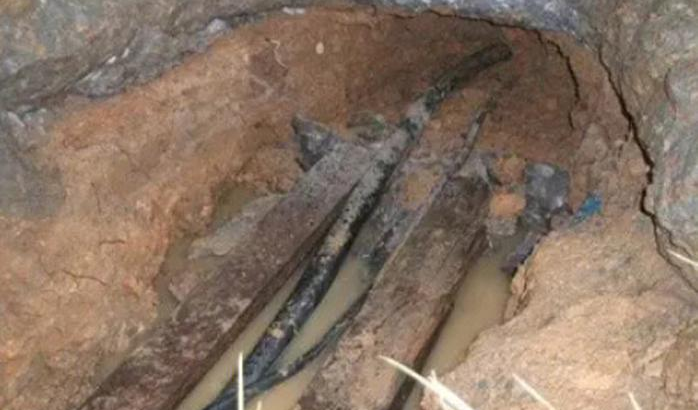

潮气侵入：接头密封不严，水汽进入电缆内部，导致导体氧化、绝缘层受潮。

2.针对性防治措施

选型：油污、化学腐蚀环境选用PUR或XLPE（交联聚乙烯）绝缘/护套电缆，满足DINEN50363-10-2耐油标准；高低温环境选用耐温范围-40℃~80℃的电缆；

防护：接头选用防水航空插头（如M12、M23编码器插头），加装密封圈，防护等级≥IP67；避免电缆与冷却液、油污直接接触，必要时加装防护套管；

维护：定期清理电缆表面油污、灰尘，防止化学物质长期侵蚀。

（四）选型与安装失误

1.核心成因

选型偏差：未根据传输距离、运动状态、环境条件（温/油/化学）选择电缆，忽略绝对值电池线、分辨率、总线协议等关键参数；电缆耐温、耐油等额定指标不适应使用环境；

布线不规范：脉冲电缆与动力线间距＜30cm，交叉时未垂直；屏蔽层处理错误；移动部位电缆预留长度不当；

连接失误：编码器A+/A-、B+/B-、Z+/Z-等信号接反或短路，采用虚接风险高的非压接式端子。

2.针对性防治措施

科学选型：按传输距离选择（＜20m选2×2×0.2mm²双绞屏蔽电缆；20m~100m选2×2×0.34mm²电缆），结合环境和运动状态选择专用电缆；

规范布线：严格遵循“分离敷设、垂直交叉、预留余量”原则，屏蔽层按要求接地；

正确连接：接线前核对引脚定义，采用压接式端子，避免虚接、接反或短路。

三、全流程解决方案：从选型到安装的标准化操作

（一）选型标准化：按场景精准匹配

按传输距离选型

短距离（＜20m）：2×2×0.2mm²双绞屏蔽电缆；

长距离（20m~100m）：2×2×0.34mm²双绞屏蔽电缆（增大线径降阻）。

按环境与运动状态选型

普通环境（固定安装、无强干扰/油污）：双绞屏蔽电缆（屏蔽密度≥85%），符合IEC61558-2-11/UL2586标准；

极端环境（高低温、强油污、频繁运动）：PUR护套高柔性电缆，耐弯折≥1000万次、耐温-40℃~80℃，绝缘/护套选PUR/XLPE，符合DINEN50363-10-2耐油标准。

连接器与阻抗选型

连接器：镀金针脚航空插头（镀金层≥3μm），符合EN61076-2-101标准；防水场景选M12/M23型，防护等级≥IP67；

阻抗：确保电缆及接头阻抗为120Ω，匹配伺服系统差分信号传输要求。

（二）安装规范化：规避人为故障风险

布线要求

间距控制：信号电缆与动力电缆间距≥50cm，交叉时90°垂直，禁止长距离平行；

移动部位处理：拖链内预留10%电缆余量，加装分隔片，避免紧绷或摩擦；

环境隔离：避免电缆直接接触冷却液、油污，必要时加防护套管。

弯曲与固定

弯曲半径：固定敷设≥5×电缆外径，移动敷设≥10×电缆外径；

应力释放：接头处用夹紧装置固定电缆外皮，防止弯折力作用于导体连接点；

接线规范：核对引脚定义，采用压接式端子，避免接反、短路或虚接。

屏蔽与接地

屏蔽层处理：确保360°完整端接，无断裂、破损；

接地方式：驱动器端单点接地，接地电阻≤4Ω，电机端按需悬空绝缘，避免地环路。

四、故障排查与日常维护：快速定位+长效保障

（一）快速故障排查流程（按优先级排序）

直观检查：查看电缆外皮是否压伤、割裂、严重弯折，接头是否松动、破损、进液；

通路测试：用万用表逐芯检查通断，测量线间及对地绝缘电阻（需≥100MΩ・km）；

环境与布线检查：核实电缆与动力线间距是否达标，屏蔽层接地是否牢固、正确；

替换测试：用已知良好的同规格电缆临时替换，快速定位故障源。

（二）日常维护要点

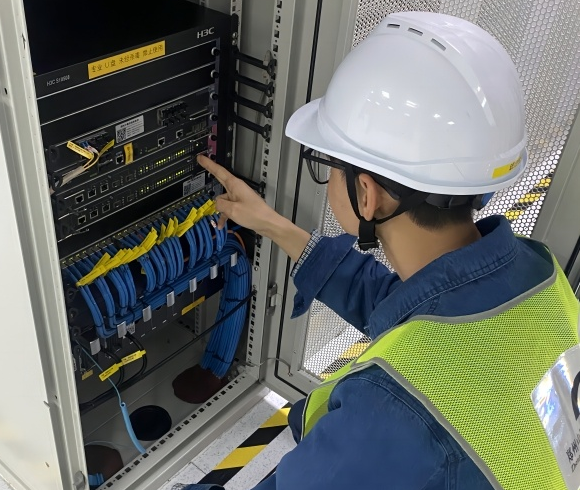

定期巡检：重点检查拖链内电缆、接头部位，发现护套开裂、屏蔽层外露、插头松动等情况及时更换；

环境清洁：定期清理电缆表面油污、灰尘，避免化学物质长期侵蚀；

规范操作：避免频繁插拔连接器，减少针脚磨损和氧化。

五、核心总结

伺服电机信号脉冲电缆的稳定运行，关键在于“选对、装好、护住”的三位一体原则：

选对：根据传输距离、运动状态、环境条件选择高柔性、高屏蔽、适配规格的专用电缆及连接器；

装好：严格执行规范布线、合理弯曲、可靠接地、正确接线，规避人为失误；

护住：对运动部位加拖链保护，接头处做好应力释放与密封，定期维护排查。

当伺服系统出现定位不准、抖动、信号报警等问题时，应优先将脉冲电缆作为排查对象，按流程快速定位故障，及时采取针对性措施，保障系统稳定运行。
